IEC 61850 Mapping - Arbeitsblatt Items

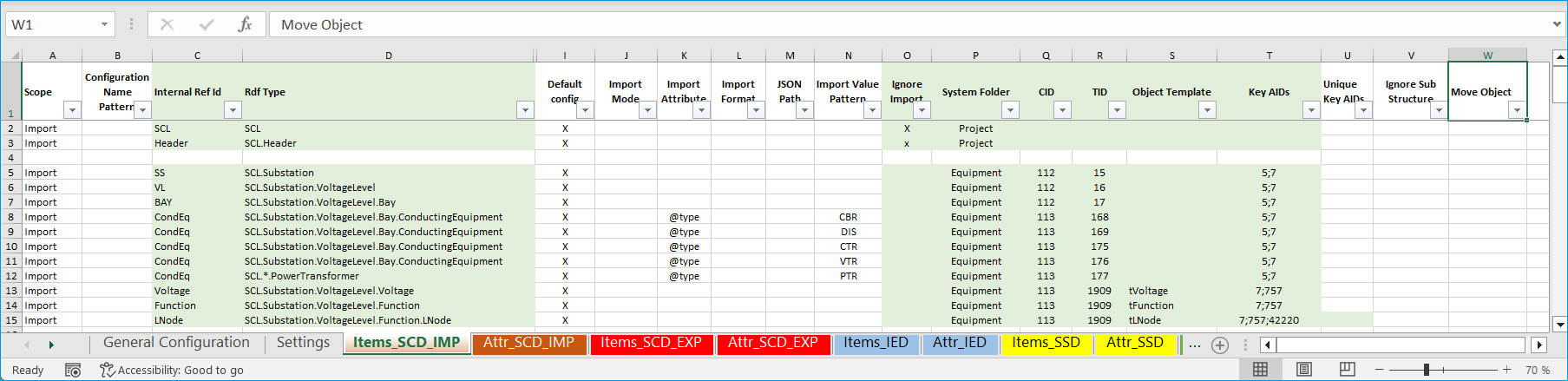

Mit den Arbeitsblättern Items_XXX wird die Objekt-Konfiguration definiert.
Für SCD-Objekte gibt es jeweils ein Arbeitsblatt für den Import Items_SCD_IMP und Export Items_SCD_EXP.
Spalte | Bedeutung |
|---|---|
Scope | Festlegung des Geltungsbereichs der Zeile. Leer: Diese Zeile ist für den Ex- und Import gültig. Import: Diese Zeile ist nur für den Import gültig. Export: Diese Zeile ist nur für den Export gültig. |
Configuration Name Pattern | Die Spalte wird nicht benötigt. |
Internal Ref Id | Sammelbegriff, unter dem die Werte in den Spalten System Folder, CID und TID zusammengefasst werden. |
RDF Type | Festlegung der Typdefinition gemäß der IEC 61850. |
Export Item Type | Festlegung des Datenspeicherformats. Array: Festlegung, ob mehrere gleichnamige Objekte, die unter einem übergeordneten Objekt liegen, verarbeitet werden. String: Ausgabe als Zeichenfolge und nicht als XML-Element. |
Export Attribute | Attribut-ID, die als Erweiterung zu den Inhalten der Spalten System Folder, CID und TID exportiert werden. Optional, wenn die Spalten Export Format und Export Value Pattern nicht gefüllt sind. |
Export Format | Modifizierung der Spalte Export Attribute. |
Export Value Pattern | Überprüfung, ob der Wert mit einer Zeichenfolge übereinstimmt. „^“ markiert den Beginn der Zeichenfolge. „$“ markiert das Ende der Zeichenfolge. |
System Folder | Systemordner, in dem das Objekt in Engineering Base gespeichert werden soll. |
CID | Objektklasse mit der das Objekt gespeichert werden soll. |
TID | Typ-ID mit der das Objekt in Engineering Base gespeichert werden soll. |
Object Template | Objektvorlage, die für das zu importierende Objekt verwendet werden soll. |
Key AIDs | Attribut-IDs, die als Schlüssel verwendet werden sollen, um ein Objekt eindeutig zu identifizieren. Mehrere AIDs sind möglich; Trenner „;“. Mit den Schlüssel-AIDs werden alle Objekte unterhalb eines übergeordneten Objekts im „FindDeep-Modus“, inclusive der unterstrukturen durchsucht. |
Unique Key AIDs | Eindeutiger „Schlüssel“, der sich auf die Verarbeitung von EBML bezieht. Mehrere AIDs sind möglich; Trenner „;“. |
Ignore Export | Boolesches Attribut, mit dem festgelegt wird, ob die Inhalte der Zeile beim Export berücksichtigt werden sollen. Leere Zelle: Die Zeile wird beim Export berücksichtigt. „X“: Die Zeile wird beim Export nicht berücksichtigt. |
Ignore Sub Structure | |
Move Object | Diese Spalte bezieht sich auf den EBML-Import mit dem Modus „MoveObject“. |
JSON Path | |
Default config | Boolesches Attribut, mit dem festgelegt wird, ob diese Konfiguration als Standardkonfiguration der Attribute verwendet werden soll. Leere Zelle: Die Konfiguration wird nicht als Standard verwendet. „X“: Die Konfiguration wird als Standard für verwendet. |
Import Mode | Definition des Verhaltens beim Import; bezieht sich auf den EBML-Modus „ImportMode“. Leere Zelle: Standardeinstellung. Wird das Objekt gefunden, wird es aktualisiert, gibt es das Objekt nicht, wird es neu angelegt. None: Create: Neuanlage des Objekts. CreateUpdate: Aktualisierung des Objekts. |
Ignore Import | Boolesches Attribut, mit dem festgelegt wird, ob die Inhalte der Zeile beim Import berücksichtigt werden sollen. Leere Zelle: Die Zeile wird beim Import berücksichtigt. „X“: Die Zeile wird beim Import nicht berücksichtigt. |
Import Attribute | Definition, als welches Attribut der Wert importiert werden soll. |
Import Format | Festlegung des Import-Formats. Die Syntax der Formate wird im Arbeitsblatt Hints definiert. |
Import Value Pattern | Überprüfung, ob der zu importierende Wert mit einer Zeichenfolge übereinstimmt. „^“ markiert den Beginn der Zeichenfolge. „$“ markiert das Ende der Zeichenfolge. |
