IEC 61850 Mapping - Arbeitsblatt für das Attributmapping
Mit den Arbeitsblättern Attr_XXX wird das Mapping der Attribute definiert.

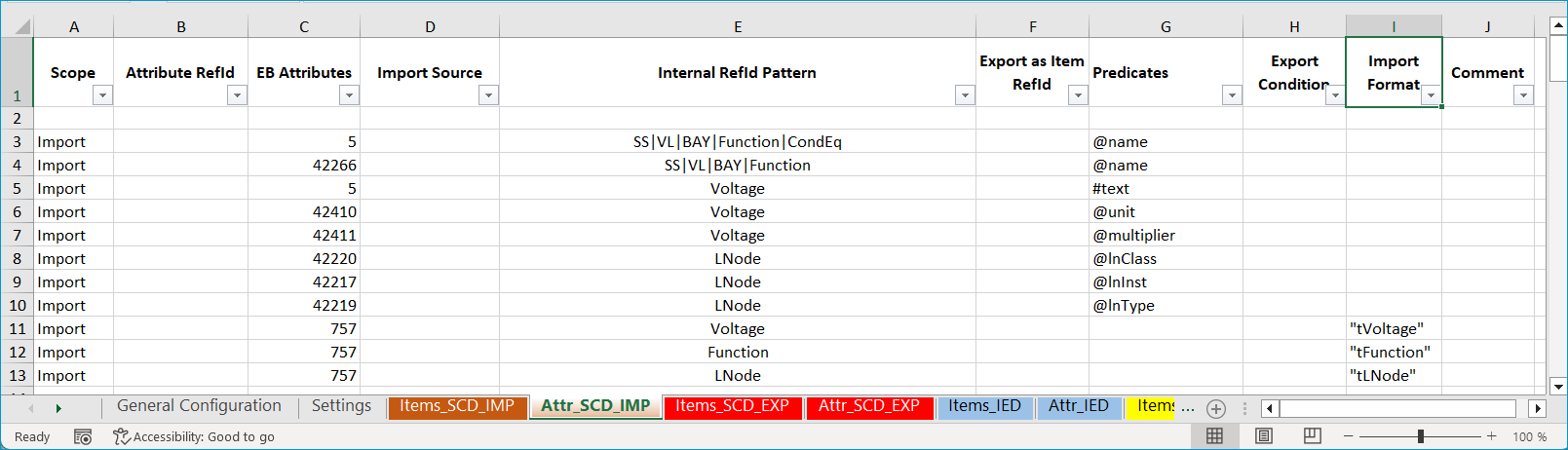

Für SCD-Attribute gibt es jeweils ein Arbeitsblatt für den Import Attr_SCD_IMP und Export Attr_SCD_EXP.
Spalte | Bedeutung |
|---|---|
Scope | Festlegung des Geltungsbereichs der Zeile. Leer: Diese Zeile ist für den Ex- und Import gültig. Import: Diese Zeile ist nur für den Import gültig. Export: Diese Zeile ist nur für den Export gültig. |
Attribute RefId | Zusätzlicher Eingabeparameter zur Spalte EB Attributes. Enthält diese Spalte einen Wert, ist die Spalte Predicates optional. |
EB Attributes | EB-Attribut-IDs, der Name des Attributs wird in der Spalte Predicates definiert. Mehrere Werte sind möglich; Trenner „;“. Beim Import wird der Wert in dieses Attribut gespeichert. Beim Export wird der Inhalt dieser Attribut-ID exportiert. |
Import Source Export Source | Importquelle - ein Eintrag ist optional. Exportquelle - ein Eintrag ist optional. |
Internal RefId Pattern | Diese Werte verweisen auf die Einträge in der Spalte Internal Ref ID des Arbeitsblatts Items_XXX. Mehrere Vorlagen werden durch einen senkrechten geraden Strich (Pipe) | getrennt. |
Export as Item RefId | Für ein Attribut kann ein eigener XML-Eintrag erzeugt werden. Dieser Eintrag kann mit einem Wert aus der Spalte Export Condition kombiniert werden. |
Predicates | Name des Attributs dessen Attribut-ID in Spalte EB Attributes eingetragen wurde. Vor dem Namen muss ein „@“ eingetragen werden. |
Export Condition | Prüfung eines Wertes vor der Ausgabe, wie z. B. eine IF-Abfrage. Die Syntax der Prüfungen wird im Arbeitsblatt Hints definiert. |
Import Format Export Format | Für den Import als auch den Export können Formate definiert werden. Die Syntax der Formate wird im Arbeitsblatt Hints definiert. |
Comment | Kommentar, der das Mapping nicht beeinflusst. |
