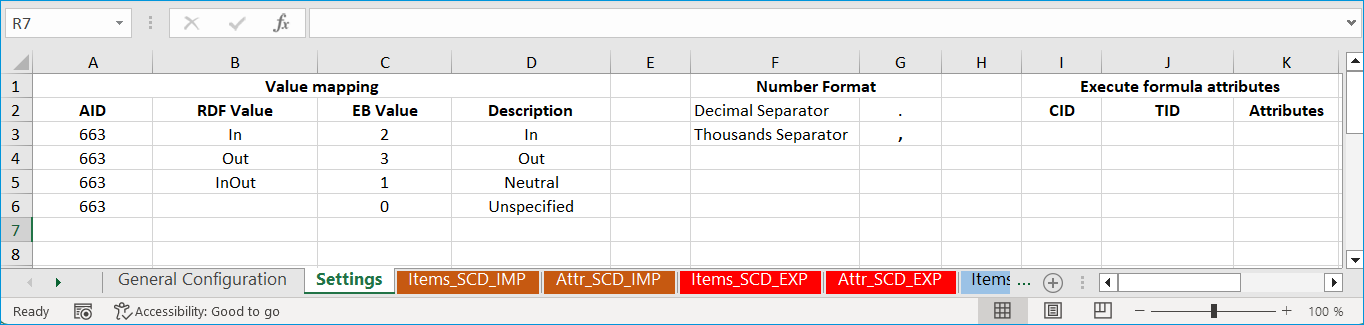

IEC 61850 Mapping - Arbeitsblatt Settings

Das Arbeitsblatt Settings enthält mehrere Spalten, die alle als optionale Funktionen verfügbar sind.

Spalte

Bedeutung

Value mapping

AID

Definiert die Engineering-Base-Attribut-ID fest.

AID 663 = Steuerrichtung

RDF Value

Definiert die Steuerrichtung, die aus einer JSON-Datei abgeleitet wird.

EB Value

Dieser Wert bezieht sich auf den Steuerrichtungswert in EB. Zulässig sind die Werte 1, 2, 3, und 0.

Description

Beschreibung der Werte in der Spalte EB Value, diese bietet Informationen über die Informationsrichtung und ihren vorgesehenen Empfänger.

1: In
2: Out
3: Neutral
0: nicht definiert

Number Format

Diese Werte beziehen sich auf die Zahlenformate in Engineering Base.

Decimal Separator

Thousands Separator

Dezimaltrennzeichen = „.“

Tausendertrennzeichen = „,“

Execute formula attributes

Mit diesen Spalten ist es möglich, die Speicherung eines speziellen Attributs, unabhängig von anderen Bedingungen, zu ermöglichen.

CID

Festlegung einer EB-Objektklasse, z. B. 113 für Geräte.

TID

Festlegung einer EB-Typ-ID, z. B. 146 für eine Pumpe.

Attributes

Formelattribute, die immer exportiert werden sollen.
