IEC 61850 Mapping - Arbeitsblatt General Configuration

Ausgehend von diesem Arbeitsblatt werden die Mappings für die verschiedenen Attribute und Objektkonfigurationen festgelegt.

Spalte

Bedeutung

Configuration Name

Definition der Konfigurationsnamen, für die Identifizierung der verschiedenen Mappings. Die Konfigurationen werden im Assistenten zur Auswahl angeboten.

Comment

Kommentar zur Konfiguration. Dient dem User als Hilfe für die Auswahl der Konfiguration.

General Settings

Verweis auf das Arbeitsblatt Settings, in dem allgemeine Einstellungen für das Mapping festgelegt werden.

Attribute Mapping

Verweis auf das Arbeitsblatt Attr_XXX, in dem für dieses Objekt (IED, SCD, ...) festgelegt wird, wie Attribute für die einzelnen Objekttypen übernommen werden sollen.

Item Configuration

Verweis auf das Arbeitslatt Items_XXX, in dem für die verschiedenen Objekttypen Export- oder Import-Vorgaben definiert sind.

Item_Relation

Verweis auf das Arbeitsblatt Relations_IEC61850 in dem die übergeordnete Struktur festgelegt wird.

Export File Extension

Import File Extension

In diesen beiden Spalten wird das Export- oder Importformat definiert, das im Assistenten zur Auswahl angeboten wird.

Folgende Dateien im SCL-Format können importiert oder exportiert werden:

Datei
.SCD	Mit diesem Dateityp wird die ganze Anlage beschrieben. SCD = Substation Configuration Description. Bei der SCD-Ausgabe werden Objekte aus dem Betriebsmittel- (Baueinheiten, Geräte) und Systeme-Ordner (IEDs, Kommunikationsteil) exportiert. Import: Startobjekt = Projekt Export: Startobjekt = Projekt
.ICD	Die Dateien dieses Typs enthalten die Beschreibung des verfügbaren Kommunikationsumfangs eines einzelnen Gerätes IED (Intelligent Electronic Devices). ICD = IED Capabilities Description Import: Startobjekte = Projekt oder Systeme-Ordner Export: Startobjekte = IED oder Multiselektion von IEDs
.IID	Instanziierte ICD-Datei. IID = Instantiated IED Description Import: Startobjekte = Projekt oder Systeme-Ordner Export: Startobjekte = IED oder Multiselektion von IEDs
.SSD	Mit diesem Dateityp werden Strukturen und Funktionen beschrieben. SSD = System Specification Description Import: Startobjekte = Projekt oder Betriebsmittel-Ordner Export: Startobjekte = Projekt oder Betriebsmittel-Ordner
communication.xml	Diese Datei beschreibt das Kommunikationsmodell.
Kein Eintrag	Erzeugt eine Standard-XML-Datei.

Processor

Starting object cover

Zulässige Start-Objektklassen (CID).

Mehrere CIDs werden durch einen senkrechten geraden Strich (Pipe) | getrennt.

Ist die Zelle leer, sind alle Objekte als Startobjekt zulässig.

Starting object types

Zulässige Start-Typ-IDs (TID).

Mehrere TIDs werden durch einen senkrechten geraden Strich (Pipe) | getrennt.

Ist die Zelle leer, sind alle Typen als Startobjekt zulässig.

Wird in diese Zelle ein Wert eingetragen, darf die zugehörige Zelle in der Spalte Starting object cover nicht leer sein.

File per object

Boolesches Attribut, mit dem festgelegt wird, ob eine oder mehrere XML-Dateien erstellt werden sollen.

Leere Zelle: Für alle ausgewählten Startobjekte wird eine XML-Datei erstellt.

„X“: Für jedes ausgewählte Startobjekt wird eine XML-Datei erzeugt.

Pre Assistant

Post Assistant

Assistent, der vor oder nach dem Import oder Export ausgeführt werden soll.

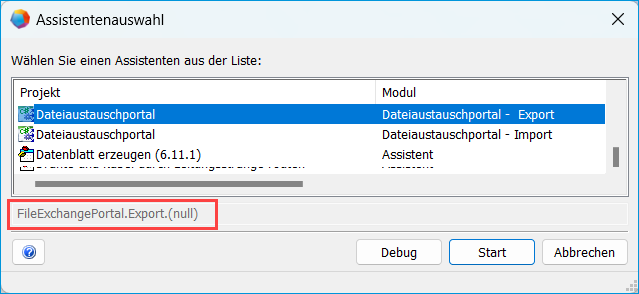

Als Assistentenname tragen Sie bitte den Namen ein, der Ihnen im Dialog Assistentenauswahl für den markierten Assistenten in der Zeile unterhalb der Auswahltabelle angezeigt wird.
