IEC 61850 Interface Mapping
Für den Einsatz des Dateiaustausch-Portals wird Ihnen von AUCOTEC die Mapping-Datei IEC 61850 Interface Mapping.xlsx im EB EVU Content 2025 zur Verfügung gestellt.
Mit dem Assistenten Dateiaustausch-Portal können Sie Objekttypen und die vollständige funktionale Beschreibung der schutz- und leittechnischen Funktionalität eines Umspannwerks in normativen XML-Formaten (SCL (Substation Configuration Language)-Format) gemäß der IEC 61850 importieren oder exportieren.

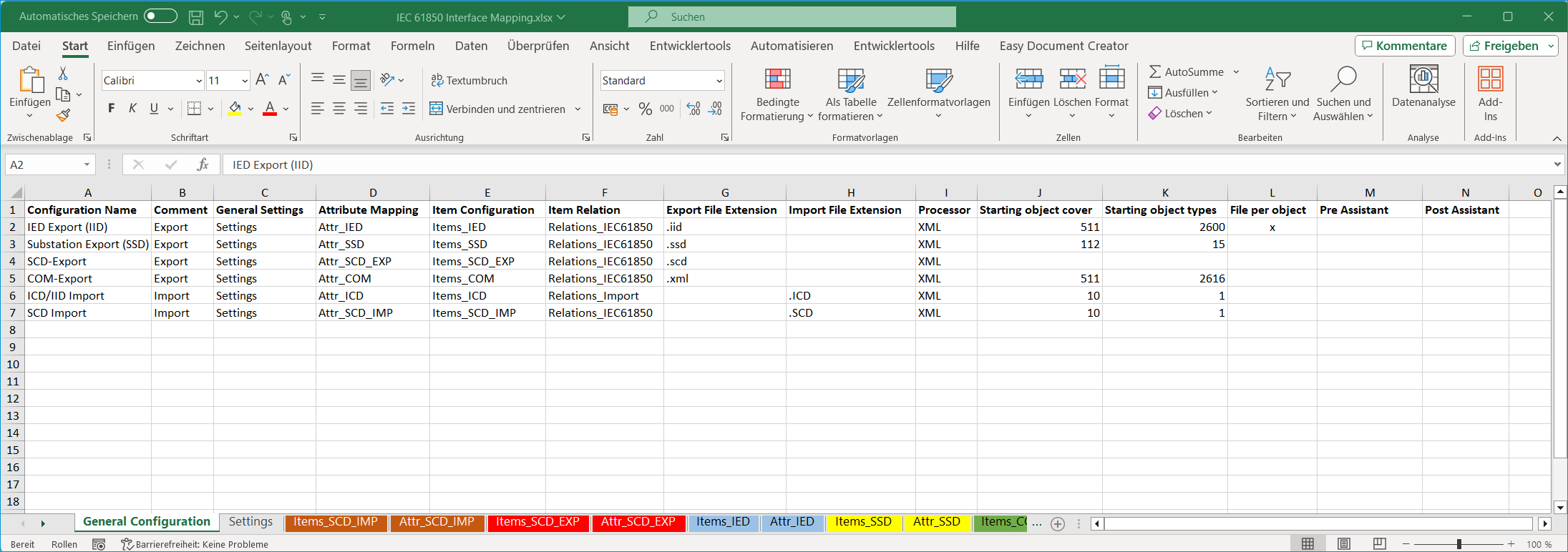

Die Excel-Arbeitsmappe enthält mehrere Blätter, die das Verhalten des Assistenten beschreiben.
- General Configuration
In den einzelnen Spalten wird das generelle Verhalten des Assistenten definiert.
Es wird pro definierter Konfiguration z. B. festgelegt, welches Attribut-Mapping und welche Objekt-Konfiguration verwendet werden und welche Objektklasse und Typ-ID das Startobjekt erhalten soll.
- Settings
- Attribut-Mappings
- Attr_SCD_IMP
- Attr_SCD_EXP
- Attr_IED
- Attr_SSD
- Attr_COM
- Objekt-Konfigurationen
- Items_SCD_IMP
- Items_SCD_EXP
- Items_IED
- Items_SSD
- Items_COM
- Relations_IEC61850
- Unit Mapping
- Hints
Wenn Sie IEC-61850-Dateien mit dem Assistenten importieren, werden in Engineering Base die Objekte angelegt, die in der Mapping-Datei definiert wurden.
Treten Warnungen auf, wird Ihnen eine Hinweismeldung angezeigt. Weitere Informationen finden Sie im Hinweise-Ordner. Unter Dateiaustauschportal wird z. B. eine Warnung angezeigt und in der zugehörigen Information der Pfad zur Protokolldatei aufgeführt.
