IEC 61850 Mapping - Arbeitsblatt Relations

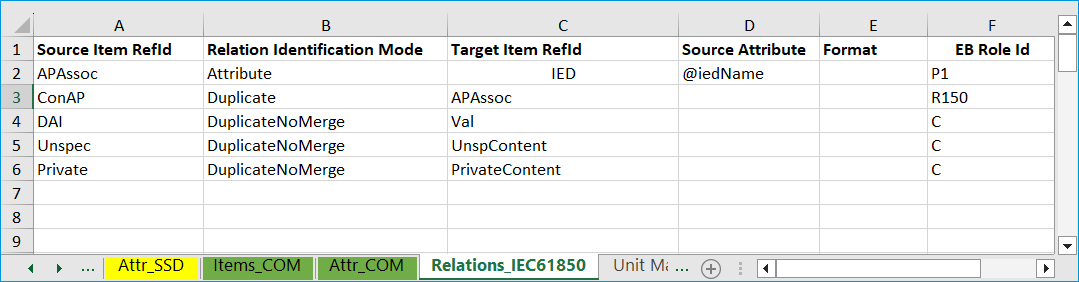

Im Arbeitsblatt Relations_IEC61850 wird das Mapping von Relationen definiert. Sie legen damit die Datenstruktur für jedes Objekt fest.
Spalte | Bedeutung |
|---|---|
Source Item RefId | Eindeutiger Schlüssel, der verwendet werden soll, wenn ein Objekt in die Datenstruktur eingefügt oder erstellt werden soll. |
Relation Identification Mode | Beschreibt den Modus der Relation. Mögliche Werte: Attribute, Duplicate, DuplicateNoMerge |
Target Item RefId | Definiert die ID des Zielobjekts in EBML. Nachdem alle Objekte in EBML erstellt wurden, werden alle diese Referenz-IDs durchgegangen, verschoben und die gesamte Datenstruktur neu strukturiert. Manchmal werden Aggregate erstellt und manchmal werden Zuordnungen vorgenommen, abhängig von der EB-Rollen-ID. |
Source Attribute | Bezieht sich auf die Referenz-ID eines Attributs. |
Format | |
EB Role Id | Typ-ID der Rolle in Engineering Base. P1: erstes übergeordnetes Element P2: zweites übergeordnetes Element Rb: Rolle |
