Der Klemmenplan

Der Klemmenplan wird bei jedem Öffnen dynamisch erstellt, er zeigt somit den aktuellsten Stand des Projektes an.

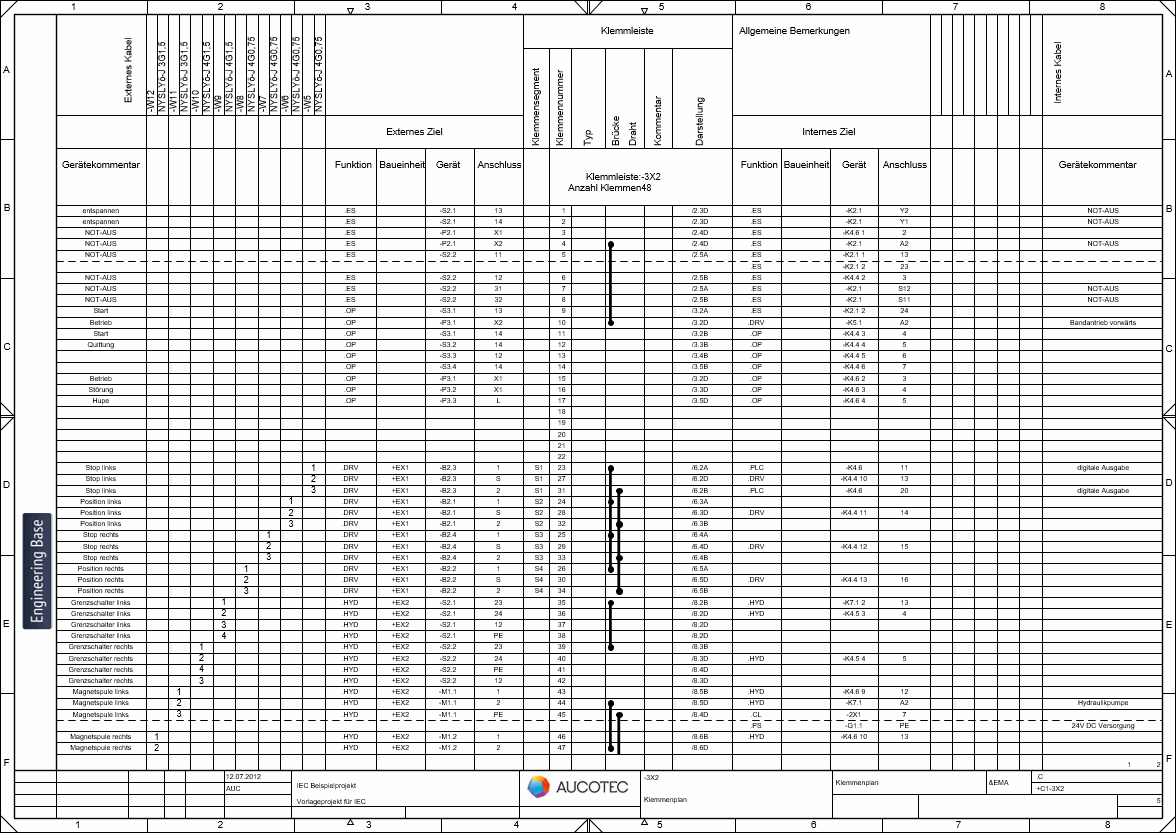

Der Klemmenplan zeigt in tabellarischer Form alle Informationen zu einer Klemmleiste an. Dies sind die Anschlüsse (extern und intern), die externen und internen Ziele mit der Art der Verbindungen innerhalb der Klemmleiste.

Spalte

Bedeutung/Inhalt

Kabel extern / intern

  • Kabelbezeichnung, wird über Betriebsmittelinformationen aus dem Katalog bezogen.
  • Pro Kabel werden die Nummern der Ader (Leitung) für externe und interne Ziele angezeigt.

Allgemeine Hinweise



Externes / internes Ziel:



Gerätekommentar

Kommentar des externen oder internen Ziels (Gerät).

Funktion

Funktion des Ziels

Baueinheit

Baueinheit des Ziels

Gerät

Zielgerät

Anschluss

Anschluss des Zielgeräts

Klemmleiste:

Bezeichnung der Klemmleiste mit Anzahl der Klemmen

Klemmensegment

Gerätebezeichnung des Klemmensegments

Klemmennummer

Klemmennummer

Typ

Klemmentyp

Brücke Draht

Brücken und Drahtbrücken zwischen den Klemmen der Klemmleiste

Kommentar

Kommentar zur Klemme

Darstellung

Referenz zum entsprechenden Stromlaufplan



Brücken mit gesetztem booleschen Attribut Brücke im Klemmenplan unterdrücken werden nicht im Klemmenplan angezeigt.

Wie Sie im Klemmenplan einen Seitenumbruch erzwingen können

  1. Wählen Sie im Navigationsbereich die Klemme, vor der ein Seitenumbruch eingefügt werden soll und klicken Sie im Kontextmenü auf Öffnen.
  2. Markieren Sie im Ändern-Dialog das Kontrollkästchen des Attributs Seitenumbruch unter Spezifikationen.
  3. Beim Erstellen des Klemmenplans wird vor der Klemme mit gesetztem Attribut Seitenumbruch ein Seitenumbruch durchgeführt.
