Kabelliste EVU

Der Assistent Kabelliste EVU erstellt einen erweiterten Report, der alle mehradrigen Kabel unterhalb des ausgewählten Startobjekts als mehrseitige Tabelle auflistet. Der Report enthält die technischen Daten des Kabels, die Belegung des Kabels und die Ziele der Adern. Der Assistent ermittelt die Ziele der Kabel im Stromlaufplan und vergleicht sie zudem mit den Zieleinträgen der Kabelübersichtspläne, um die Informationen von Ziel 1 (von) und Ziel 2 (nach) zuzuordnen. In den Spalten von und nach listet er alle Geräte auf, die über die Adern des Kabels verbunden sind.



Die Kabelliste EVU steht nur in der Branchenlösung Engineering Base Power (Modul EB EVU 1070) zur Verfügung.

Für die Ermittlung der Daten werden Stromlaufpläne und Kabelübersichtspläne ausgewertet.

  • Stromlaufplan: Über die Kabeladern werden die angeschlossenen Klemmleisten und Geräte ermittelt.
  • Kabelübersichtsplan: Informationen zu übergeordneten Von-/Nach-Zielen (z. B. Schaltschrank) des Kabels. Diese Informationen sind in den Kabelattributen Ziel 1 (Von-Ziel) und Ziel 2 (Nach-Ziel) eingetragen und blau dargestellt.
  • Die Aderziele (Betriebsmittel) aus dem Stromlaufplan werden mit den Zieleinträgen des Kabels verglichen. Die Betriebsmittel werden entsprechend den Von-/Nach-Zielen in der Kabelliste zugeordnet.

Wie Sie eine Kabelliste EVU erzeugen

  1. Wählen Sie im Navigationsbereich den Ordner Betriebsmittel, einen Unterordner, eine Baueinheit oder ein Kabel.
  2. Klicken Sie im Kontextmenü auf Neuer Report/Kabelliste EVU.
  3. Das Blatt wird erzeugt und der Dialog Neu [Blatt] wird geöffnet.
  4. Vervollständigen Sie die Informationen.

  5. Über das Attribut Teil von kann festgelegt werden, wo der Report im Ordner Dokumente gespeichert wird.

  6.

    Geben Sie auf jeden Fall das Blattkennzeichen für die zu erzeugende Kabelliste ein! Im EVU-Umfeld beginnt dieses üblicherweise mit W oder X, gefolgt von einem numerischen Anteil.

  7. Klicken Sie OK.
  8. Die Kabelliste EVU wird erstellt und im Dokumente-Ordner abgelegt.

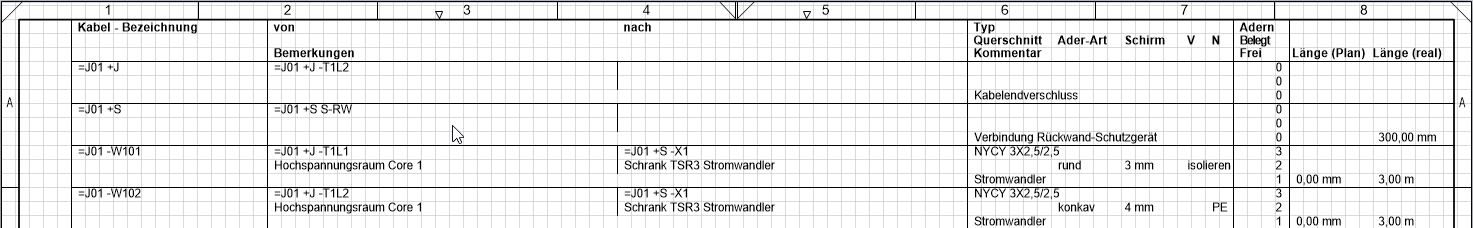

  10. Mehrfachziele werden zeilenweise untereinander dargestellt.

  11. Spalte

    Bedeutung/Inhalt

    Kabel-Bezeichnung

    Bezeichnung des Kabels

    Werden für ein Kabel auf mehr als einer Reportseite Daten angezeigt, wird dies durch Pfeilmarkierungen auf der Startseite und der Folgeseite kenntlich gemacht.

    von / nach

    Bemerkungen

    Aderziele (Ziel 1 und Ziel 2)

    Die Bemerkungen setzen sich zusammen aus den Kommentaren der Parent-Objekte der Aderziele, durch Leerzeichen getrennt:

    1. Parent-Baueinheitsobjekt

    2. Parent-Geräteobjekt (nicht vom Typ Klemmleiste)

    3. Parent-Geräteobjekt (Typ Klemmleiste)

    Typ

    Querschnitt

    Kommentar

    Typbezeichnung

    Querschnitt

    Kommentar

    Ader-Art

    Leiterform

    Schirm

    Kabelschirmung

    V

    Schirmbehandlung (von)

    N

    Schirmbehandlung (nach)

    Adern

    Belegt

    Frei

    Anzahl der Adern

    Belegte Adern

    Freie Adern

    Länge (Plan)

    Berechnete Länge

    Länge (Real)

    Länge

  13. Reservekabel erkennt man an dem Eintrag 0 in der Spalte Belegt. Bei diesen Kabeln sind noch keine Adern im Stromlaufplan zugeordnet. Als Ziele werden Ziel 1 und Ziel 2 aus den Kabelattributen in die Kabelliste EVU eingetragen.

  14. Werden Aderziele aus dem Stromlaufplan in den Kabelattributen Ziel 1 und Ziel 2 nicht gefunden, werden sie in rot in der Kabelliste eingetragen.

Eine detailliertere Beschreibung finden Sie im Handbuch EVU-Richtlinien unter Kabelliste.
