Einen Klemmenplan erstellen

Ein Klemmenplan kann entweder im Kontextmenü über Neuer Report oder mit dem Multi-Klemmenplan-Assistent erstellt werden. Mit dem Multi-Klemmenplan-Assistenten ist es möglich, Klemmenpläne für mehrere Klemmleisten zu erzeugen.

Der Klemmenplan wird im Dokumente-Ordner gespeichert.

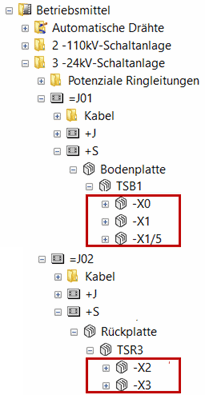

Entspricht die Struktur im Dokumente-Ordner der Struktur auf der Betriebsmittelebene, wird der neu generierte Klemmenplan (z. B. KX0, KX2) in dieser hierarchischen Struktur, entsprechend dem Attribut Teil von der Klemmleiste, abgelegt.

Erstellung des Klemmenplans über Neuer Report

Existiert für die Klemmleiste bereits ein Klemmenplan, muss dieser vor der Neuerstellung mit einer anderen Klemmenplanvorlage gelöscht werden.

Ist an einer Klemme der Klemmleiste das Attribut Seitenumbruch markiert, wird vor dieser Klemme ein Seitenumbruch im Klemmenplan eingefügt.

  1. Wählen Sie im Navigationsbereich die Klemmleiste, von der Sie einen Klemmenplan erstellen möchten.
  2. Wählen Sie im Kontextmenü Neuer Report und klicken Sie dann auf Klemmenplan, Klemmenplan gedreht oder Klemmenplan 15er Matrix EVU DIN.
  3. Das Blatt wird erzeugt und der Dialog NEU [Blatt] wird geöffnet.
  4. Vervollständigen Sie die Informationen und klicken Sie dann auf OK.
  5. Der Klemmenplan wird erstellt und im Ordner Dokumente abgelegt.


Ist an der Klemmleiste das Attribut Startblatt definiert, wird dieses als Blattkennzeichen des Klemmenplans verwendet, auch wenn Sie im Dialog Neu [Blatt] ein anderes Blattkennzeichen eintragen.



Ist eine Klemmleiste mit einer Funktion assoziiert, kann der zugehörige Klemmenplan nur mit dieser Funktion oder einer ihrer Unterfunktionen assoziiert werden.

Wurde im Navigationsbereich unter Dokumente eine Unterstruktur (bspw.=E01/EMA) erstellt, kann der Klemmenanschlussplan über die Auswahl Teil von unter dieser Struktur gespeichert werden.

Vordefinition von Klemmenplan-Blattkennzeichen und Titel Zeilen über Klemmleisten-Attribute

Über Attribute der Klemmleiste können Attribute des Klemmenplans vordefiniert werden, die beim Start oder der Erstellung des Klemmenplans in diesen eingefügt werden.

Folgende Attribute können vordefiniert werden:

Klemmleisten Attribut

entsprechendes Attribut des Klemmenplans

Startblatt

Blattkennzeichen des Klemmenplans

Titel Zeile 1

Titel Zeile 1

Titel Zeile 2

Titel Zeile 2

Titel Zeile 3

Titel Zeile 3

Titel Zeile 4

Titel Zeile 4

Wie Sie Klemmenplan-Attribute an der Klemmleiste vordefinieren

  1. Wählen Sie im Navigationsbereich die Klemmleiste und klicken Sie im Kontextmenü auf Öffnen.
  2. Tragen Sie im Ändern-Dialog im Reiter Spezifikation die gewünschten Vordefinitionen in die Attribute Startblatt und/oder Titel Zeile 1-4 ein.
  3. Schließen Sie den Dialog mit OK.
  4. Öffnen Sie den Klemmenplan der Klemmleiste oder erstellen Sie den Klemmenplan neu, falls für die Klemmleiste noch kein Klemmenplan existiert.
  5. Die vorgegebenen Attribute werden im Klemmenplan angezeigt.

  6. Bei bereits erstellten Klemmenplänen werden die Klemmenplan-Attribute beim ersten Öffnen des Klemmenplans übernommen.



 Damit die komplette Verdrahtung angezeigt werden kann, muss in den Eigenschaften des Projekts Automatische Drähte aktivieren angewählt sein. Der Klemmenplan wird nur beim Öffnen aktualisiert.



 Wollen Sie die bisher verwendete Klemmenplan-Vorlage eines Klemmenplans ändern, muss der bestehende Klemmenplan vorher gelöscht werden.
