Einrasten und Gitter (ehem. „Ausrichtung und Gitter“)

Der Ursprungspunkt eines Engineering-Base-Shapes wird automatisch zum Ausrichtpunkt gezogen. Das Einrasten lässt sich horizontal und vertikal einstellen. Das Gitter besteht aus horizontalen und vertikalen Linien, die in regelmäßigen Abständen auf dem Plan sichtbar sind und nicht gedruckt werden.

Wie Sie Einrasten und Gitter ändern

  1. Klicken Sie auf der Registerkarte EB Zeichnungseinstelllungen auf Einrasten & Gitter.

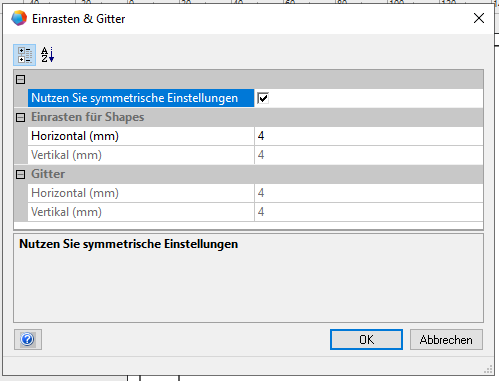

  3. Geben Sie im Dialog Einrasten & Gitter die neuen Werte ein und klicken Sie auf OK.


 Engineering-Base-Shapes können nicht außerhalb des Einrastbereichs platziert werden.

Wie Sie das Gitter ein- und ausschalten

  1. Markieren Sie auf der Registerkarte Ansicht in der Gruppe Anzeigen die Option Gitternetz.
