Automatischen Anschluss erzeugen

Bei der Bearbeitung von Blättern mit intelligenten Diagrammtypen können in Visio automatische Anschlüsse an einem Objekt erzeugt werden. Dies geschieht, wenn das Shape eines Stutzens oder eine Verbindung direkt auf das Shape des Objekts trifft, auch wenn am Shape an dieser Stelle kein Anschluss vorhanden ist. Der Anschluss wird, unabhängig von den vordefinierten Anschlüssen des Objekts, erzeugt. Der automatisch erzeugte Anschluss erhält den gleichen Typ wie das Netz, an dem er angeschlossen ist.

Voraussetzung

  • Mindestens eines der folgenden Attribute muss im Reiter Intelligente Diagrammtypen markiert sein:

    • R&I-Diagramm
    • Verfahrensfließschema (PFD)
    • Einpolige Darstellung

  • Bei folgenden Intelligenten Diagrammtypen können Sie die erweiterte Funktionalität der automatischen Anschlüsse nutzen:

    • Logik- und Funktionsplan
    • Systemsteuerungsdiagramm (SCD)

  • Die Option Automatische Anschlüsse muss im Reiter EB Werkzeuge aktiviert sein.

  • Das Shape des Objekts besitzt einen der folgenden Typen:

    • R&I-Diagramm
    • Verfahrensfließschema (PFD)
    • Logik- und Funktionsplan
    • Systemsteuerungsdiagramm (SCD)
    • Einpolige Darstellung
  •

    Bei Shapes vom Typ Einpolige Darstellung werden automatische Anschlüsse nur dann erzeugt, wenn als Intelligenter Diagrammtyp auch Einpolige Darstellung markiert ist.

Wie Sie einen automatischen Anschluss erzeugen

  1. Öffnen Sie ein Blatt von einem der oben aufgeführten intelligenten Diagrammtypen.
  2. Aktivieren Sie die Option Automatische Anschlüsse im Reiter EB Zeichnungseinstellungen.

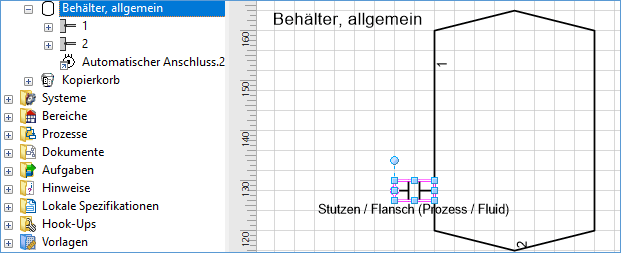

  3. Ziehen Sie das Shape eines Stutzens oder eine Verbindung an die äußere Geometrie eines Shapes vom oben aufgeführten Typ.
  5. Ein automatischer Anschluss wird erzeugt.
  7. Die Anschlussposition wird automatisch vergeben. Es wird die erste freie Position genutzt.
  8.

    Ist am Objekt des Shapes das Attribut Struktur sperren gesetzt, wird kein automatischer Anschluss erzeugt.

  9. Ist noch kein Netz definiert, wird der Dialog Anschlusstyp auswählen angezeigt, in dem festgelegt werden kann, welchen Anschlusstyp der automatische Anschluss erhalten soll.

  10. Welche Anschlusstypen zur Auswahl angeboten werden, hängt davon ab, welche intelligenten Diagrammtypen ausgewählt wurden:

    • Einpolige Darstellung: Blockdiagramm
    • Einpolige Darstellung: Gebäudekonstruktion
    • Logik
    • Mechanisch
    • Prozess/Fluid
    • Prozesssteuerung
    • Prozessstrom

Wie Sie einen automatischen Anschluss in einen echten Anschluss umwandeln

  • Klicken Sie entweder auf den Anschluss oder das Shape und wählen Sie im Kontextmenü Anschluss/Anschlüsse dauerhaft machen oder
  • Öffnen Sie den Anschluss und entfernen Sie das Häkchen am Attribut Automatischer Anschluss.
  •

    Ein echter Anschluss kann nicht in einen automatischen Anschluss umgewandelt werden.

Verhalten der automatischen Anschlüsse

  • Beim Ersetzen von Material wird ein automatischer Anschluss wie ein echter Anschluss behandelt.
  • Wird ein Objekt mit einem automatischen Anschluss kopiert,
    • bleibt der automatische Anschluss bestehen, wenn er an eine Verbindung angeschlossen ist, wenn also die Verbindung zusammen mit dem Objekt kopiert wurde.
    • wird der automatische Anschluss gelöscht, wenn an ihm keine Verbindung angeschlossen ist.
  • Wenn beim Kopieren und Zusammenführen einer der beiden Anschlüsse ein echter Anschluss ist, wird der automatische Anschluss ein echter Anschluss.
  • Wenn bei Mehrfachdarstellungen ein Objekt mit einem automatischen Anschluss auf ein Shape gezogen wird, das an der Stelle des automatischen Anschlusses einen echten Anschluss aufweist, wird der automatische Anschluss zu einem echten Anschluss.
  • Automatische Anschlüsse eines Objekts werden gelöscht, wenn die letzte Darstellung dieses Anschlusses verschwindet, z. B. wenn das Objekt im Navigationsbereich kopiert wird.


Automatische Anschlüsse bleiben automatische Anschlüsse, solange sie mindestens eine Darstellung haben, die an eine Verbindung angeschlossen ist. Oder bis der automatische Anschluss in einen realen Anschluss umgewandelt wird.

Wie Sie die erweiterte Funktionalität der automatischen Anschlüsse nutzen

  1. Ziehen Sie eine Verbindung zwischen zwei neuen Anschlüssen oder zwischen einem existierenden und einem neuen Anschluss.

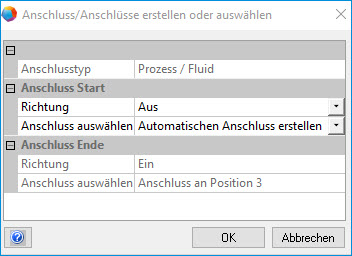

  2. Der Dialog Anschluss/Anschlüsse erstellen oder auswählen wird geöffnet.
    • Sind beide Anschlüsse der Verbindung neu, kann der Anfang und das Ende der Verbindung definiert werden.
    • Ist ein Anschluss bereits vorhanden, sind die Informationen dieses Anschlusses grau hinterlegt und nicht änderbar.
    • Im Feld Richtung wird die Flussrichtung eingetragen. Falls an einem bestehenden Anschluss bereits eine Flussrichtung definiert wurde, ist bei dem neuen Anschluss die dazu passende Flussrichtung voreingestellt.
    • Im Feld Anschluss auswählen wird Ihnen bei bestehenden Anschlüssen die Anschlussbezeichnung angezeigt, falls Sie diese festgelegt haben. Andernfalls wird Ihnen die Anschlussposition angezeigt.
  5. Bestätigen Sie mit OK.


Diese Funktionalität steht Ihnen bei den Intelligenten Diagrammtypen Logik- und Funktionsplan sowie Systemsteuerungsdiagramm (SCD) zur Verfügung.
