Resultierende Daten - Berechnungsblätter

Nach erfolgter Berechnung für eine PLT-Stelle werden deren Ex-Daten aktualisiert und ein Berechnungsblatt erzeugt. Anschließend wird die Berechnung für die nächste Funktion mit gesetztem Ex-i-Attribut Nachweis Eigensicherheit durchgeführt, bis alle über das Startobjekt ermittelten PLT-Stellen abgearbeitet wurden.

  1. Der Assistent aktualisiert die Attribute der PLT-Stelle. In das Attribut Ex Berechnungsdatum wird das aktuelle Datum eingetragen.
  2. Folgende Aktionen werden nach der erfolgreichen Berechnung durchgeführt:
    • Die Attribute Ex Berechnungsstatus 1 … 5 werden für die vorhandenen Messkreise markiert. Dies entspricht dem Wert „WAHR“.
    • Pro PLT-Stelle wird ein Berechnungsblatt in Form eines Reports mit XLS-Format im Ordner Dokumente/Ex-i-Berechnungsassistent abgelegt.
      Ist dieser Ordner nicht vorhanden, wird er automatisch angelegt.

    • Der Dateiname des Berechnungsblatts setzt sich aus dem Funktionsnamen der PLT-Stelle, dem Berechnungsdatum und der Berechnungszeit zusammen.
      Änderungen des Report-Layouts sind durch Anpassung der XLS-Vorlagen möglich.

    •

      Da die erzeugten Reports nicht mit den Objekten im Projekt verknüpft sind, müssen nach Datenänderungen neue Berechnungen gestartet und somit neue Reports erzeugt werden.

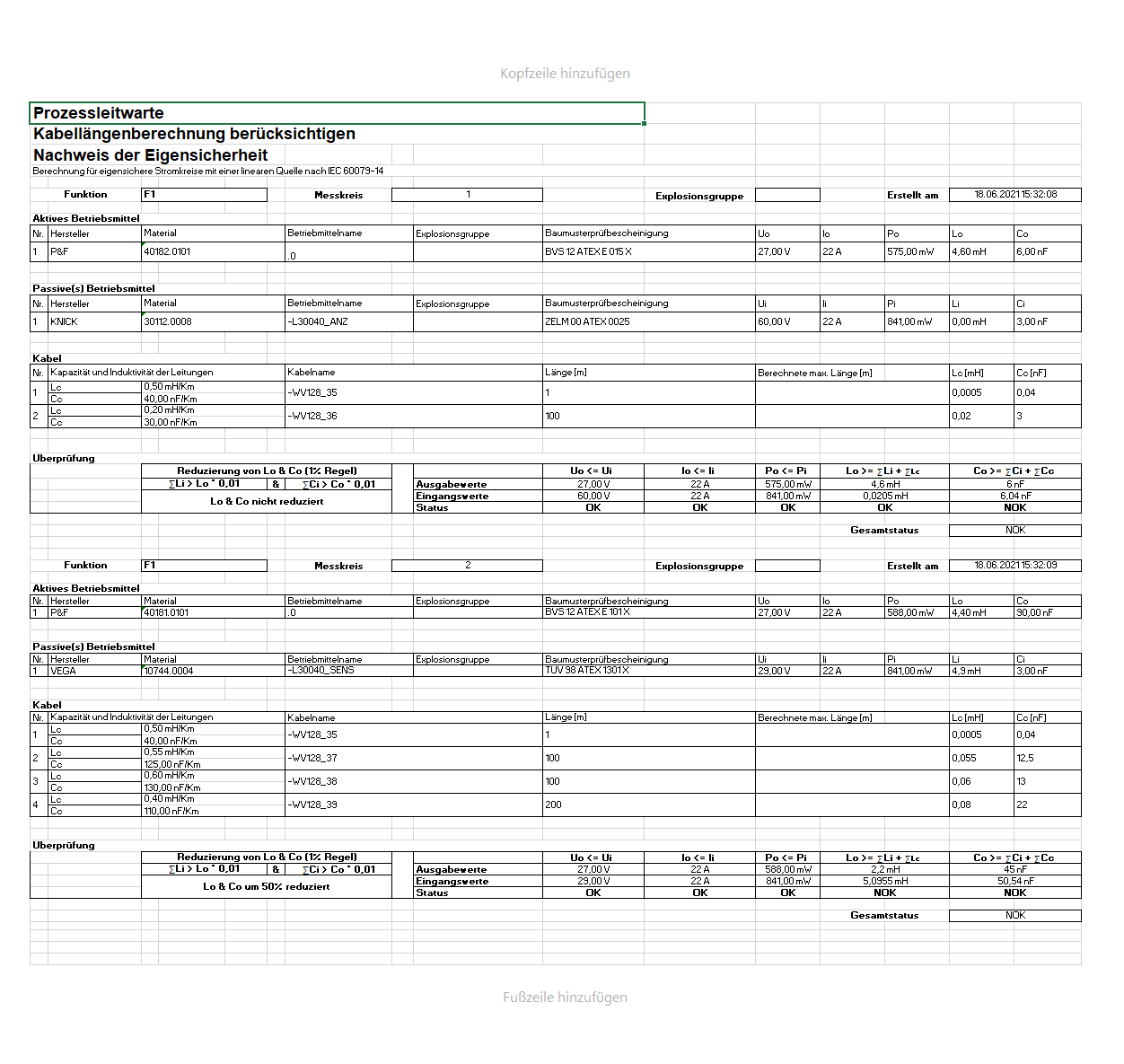

Aufbau des Berechnungsblattes

Das Berechnungsblatt enthält im Kopfbereich neben der Bezeichnung der PLT-Stelle, den Status, das Datum der Ex-i-Berechnung und den im Startdialog eingegebenen Titel und Kommentar. Darunter werden die bei der Berechnung ermittelten Daten für das aktive Betriebsmittel, für die passiven Betriebsmittel und für die Kabel pro Messkreis aufgeführt.

Im Bereich Überprüfung werden die ermittelten Werte der Berechnung der Eigensicherheit ausgegeben.

Die Kopf- und Fußzeilen können individuell gestaltet werden, es kann beispielsweise ein Firmenlogo eingefügt werden.

Die Positionierung und grafischen Eigenschaften der Elemente werden ebenso wie die Zuordnung von angezeigten Attributen zu den EXCEL-Zellen der gewählten Vorlage und der Konfigurationsdatei Report.config entnommen.
