Konfiguration der Vorlage
Ablageort der XLS-Vorlage
Die XLS-Vorlagen und die zugehörige Konfigurationsdatei Report.config werden im Projekt im Ordner Berechnung Eigensicherheit unter Vorlagen/Einstellungen abgelegt.
Sind mehrere Vorlagen im Ordner Berechnung Eigensicherheit vorhanden, können Sie in der Vorlagenauswahl des Startdialogs eine dieser Vorlagen auswählen. Alternativ können Sie auch eine Vorlage im Dateisystem auswählen. Ist nur eine Vorlage im Projekt enthalten, wird die Auswahl damit vorbelegt.
Konfigurationsdatei Report.config
Die Zuordnung von anzuzeigenden Attributwerten zu den Zellen des Reports wird in der Konfigurationsdatei Report.config festgelegt. Um Änderungen durchzuführen, muss die Datei im lokalen Dateisystem gespeichert werden. Für die Bearbeitung dieser Datei im XML-Format wird die Verwendung eines geeigneten Editors empfohlen. Abschließend kann die geänderte Datei mit Datei einfügen im Ordner Berechnung Eigensicherheit wieder gespeichert werden.

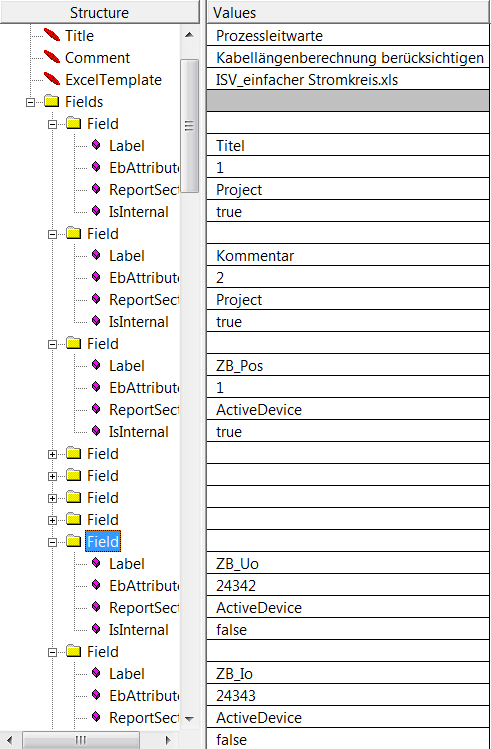

Die XML-Elemente Field besitzen 4 XML-Attribute:
- Label definiert die für die Anzeige genutzte EXCEL-Zelle.
- EBAttributeId definiert das anzuzeigende Attribut.
- ReportSection definiert in welchem Bereich des Reports ein Attribut angezeigt werden soll.
- IsInternal beschreibt den Typ der AttributeId:
- „false“: die ID ist ein Engineering-Base-Attribut-ID.
- „true“ : die ID wird vom Assistenten verwaltet.
Konfigurationselemente
Im Einzelnen verwaltet der Assistent folgende ReportSections und interne Attribute:
Verfügbare ReportSections | Beschreibung |
|---|---|
Project | Kopfdaten |
MeasurementCircuit | Berechnungsergebnisse |
Actives Betriebsmittel | Daten der Quellen |
Passives Betriebsmittel | Daten der Ziele |
Kabel | Daten der Kabel |
ReportSection | Internal AID | Beschreibung |
|---|---|---|
Project | 1 | Report-Titel aus dem Startdialog |
Project | 2 | Report-Kommentar aus dem Startdialog |
ActiveDevice | 1 | Zählnummer |
PassiveDevice | 1 | Zählnummer |
Cable | 1 | Zählnummer |
Cable | 2 | Maximale Länge [m] |
Cable | 3 | Cc [nF] |
Cable | 4 | Lc [mH] |
Cable | 5 | Länge [m] |
MeasurementCircuit | 5 | Berechnungsergebnis: Maximum 0.5*Co |
MeasurementCircuit | 6 | Maximum Lo |
DetailStatus | 6 | Berechnungsergebnis Uo Ui |
DetailStatus | 7 | Berechnungsergebnis Io Ii |
DetailStatus | 8 | Berechnungsergebnis Po Pi |
DetailStatus | 9 | Berechnungsergebnis Li Lc |
DetailStatus | 10 | Berechnungsergebnis Ci Co |
Die im Startdialog erfolgten Eingaben zu Titel, Kommentar und Vorlage werden in der Konfigurationsdatei abgelegt und können in der ReportSection Project den EXCEL-Zellen Titel und Kommentar zugeordnet werden.
