Shape für Online-Tabellen erstellen

Wie Sie ein Shape für Online-Tabellen erstellen

0. Selektieren Sie im Ordner Schablonen die Schablone, in der das neue Master-Shape erstellt werden soll.
1. Wählen Sie im Kontextmenü Neues Master-Shape und wählen Sie im angezeigten Auswahlmenü den Shape-Typ des Shapes aus.
2. Der Dialog zur Eingabe von Informationen wird geöffnet.
3.

   Nicht alle Schablonen enthalten im Kontextmenü die Shape-Typen bei der Erstellung eines neuen Master-Shapes. Wählen Sie dann den Typ im Ändern-Dialog über die Pfeiltaste des Attributs Shape-Typ aus.
4. Vervollständigen Sie die Informationen und klicken Sie OK.
5. Das neue Master-Shape wird erstellt.
6. Öffnen Sie das Master-Shape in Visio und fügen Sie in der Shape-Bearbeitung Textblöcke und Textblöcke der Tabellendarstellung ein.
7. • Wählen Sie im Engineering-Base-Explorer unter Schablonen/Textblöcke ein Master-Shape im Vorschaubereich und ziehen Sie dieses auf das geöffnete Master-Shape.

   • Die Textblöcke TB_003 und TB_004 ermöglichen im angezeigten Dialog Attribute auswählen eine freie Auswahl an Attributen und freien Texten oder Formeln für den Textblock.

   • Abhängig vom oben gewählten Shape-Typ wählen Sie entweder unter Schablonen/Textblöcke das Shape TB_006 oder unter Schablonen/Textblöcke und Anschlüsse das Shape TB_007 im Vorschaubereich aus und ziehen Sie dieses auf das geöffnete Master-Shape.

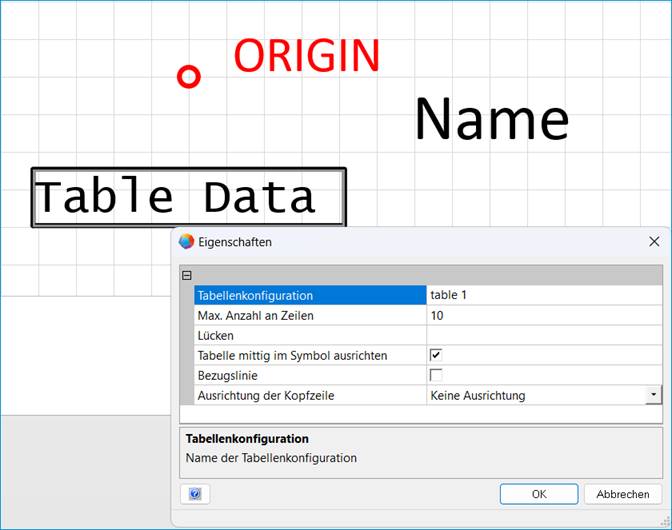

   • Tragen Sie im angezeigten Eigenschaftendialog die benötigten Informationen ein.

   •

   • Mögliche Einstellungen

     • Tabellenkonfiguration: Tragen Sie hier den Namen einer Tabelle ein, die Sie in den Tabellenkonfigurationen in den Datenbankeigenschaften definiert haben.
     • Max. Anzahl an Zeilen: Legen Sie fest, wie viele Zeilen die Online-Tabelle umfassen soll.
       Umfasst die erzeugte Online-Tabelle mehr als die festgelegten Zeilen, werden automatisch weitere Tabellen erstellt. Die Tabellen stehen nebeneinander; der Abstand zwischen diesen Tabellen legen sie unter Lücken fest.

     • Legen Sie z. B. einen Wert von 10 fest und die erzeugte Online-Tabelle ergibt 16 Zeilen, werden die Daten in zwei Tabellen mit jeweils 8 Zeilen, die nebeneinander stehen, angezeigt.

     • Lücke: Legen Sie fest, wie groß der Abstand sein soll, der zwischen den automatisch erzeugten Tabellen bei Überschreitung der maximalen Anzahl der Zeilen eingefügt wird.

     • Format xx;xx;xx;: z. B. 10;10;10;

     • Tabelle mittig im Symbol ausrichten: Ist diese Option markiert, wird die Online-Tabelle mittig im Shape auf dem Blatt angezeigt.
     • Bezugslinie: Ist diese Option markiert, können Sie die Online-Tabelle mit einem Pfeil mit dem Shape des verknüpften Objekts verbinden.
       Ist das Online-Tabellen-Shape auf dem Blatt positioniert und mit einem Objekt verknüpft, erscheint nach dem Anklicken der Inline-Tabelle ein gelber Punkt an der linken unteren Ecke der Tabelle. Ziehen Sie den Punkt auf das Shape des verknüpften Objekts, damit der Verbindungspfeil angezeigt wird.
     • Ausrichtung der Kopfzeile: Zur Wahl stehen folgende Optionen:
     • • Linksbündig
       • Zentriert
       • Rechtsbündig
       • Keine Ausrichtung.
8. Schließen Sie die Shape-Bearbeitung und speichern Sie die Änderungen.
