Von Verbindung zu Massenstrom, Rohrleitung oder Rohrleitungssegment navigieren

In Diagrammen mit dem intelligenten Diagrammtypen R&I-Diagramm können Sie von einer Verbindung zum zugeordneten Objekt vom Typ Massenstrom, Rohrleitung oder Rohrleitungssegment navigieren.



Um diese Funktionalität zu nutzen, müssen Sie zunächst am gewählten Projekt die Rohrleitungsplanung aktivieren.

Wie Sie von einer Verbindung aus navigieren

  1. Wählen Sie ein Projekt.
  2. Öffnen Sie ein R&I-Diagramm in Visio und markieren Sie eine Verbindung mit der rechten Maustaste.

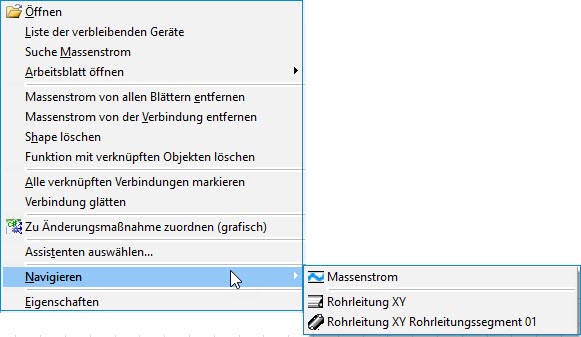

  3. Im Kontextmenü werden Ihnen unter Navigieren alle zu der Verbindung zugeordneten Massenströme, Rohrleitungssegmente und Rohrleitungen angezeigt.
  5. Klicken Sie auf das gewünschte Objekt.
  6. Das gewählte Objekt wird im Engineering-Base-Explorer im Betriebsmittel-Ordner markiert.
