Verbindungen

Verbindungen sind grafische Anbindungen zweier Objekte, die mit einem Verbinder-Tool in Visio erstellt werden.

Engineering Base unterscheidet zwischen grafischen Linien und Verbindungen. Verbindungen haften automatisch an Verbindungspunkten von Shapes, brechen automatisch auf und erstellen Punkte an Kreuzungen.

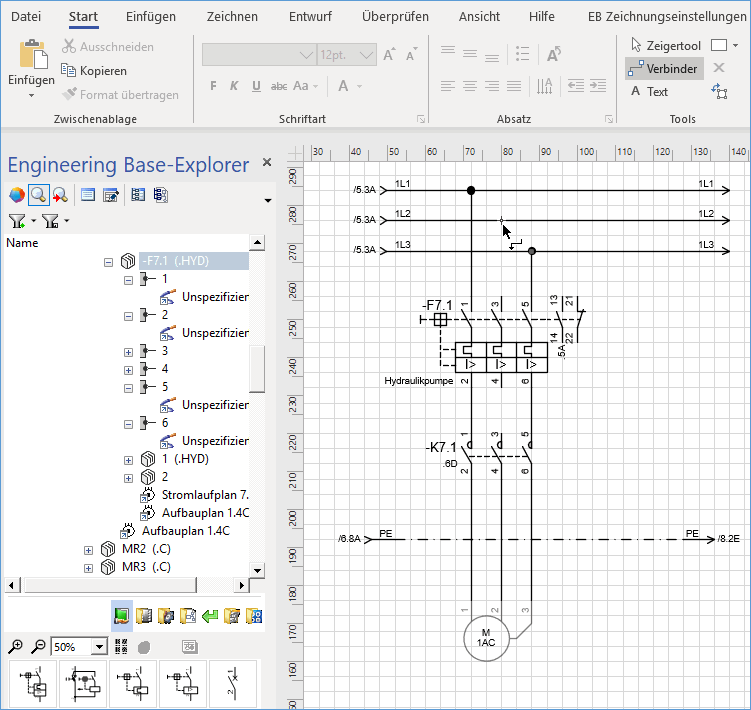

Wählen Sie in Visio das Verbindungstool () zum Zeichnen von Verbindungen aus.

Wenn Sie das Kontrollkästchen Automatische Drähte erzeugen in der Registerkarte Systemattribute der Projekteigenschaften ausgewählt haben, werden Drähte erzeugt, während Sie Verbindungen ziehen. Um eine Liste mit allen Drähten zu erstellen, wählen Sie den Ordner Betriebsmittel, zeigen Sie im Kontextmenü auf Arbeitsblatt öffnen und klicken auf Drähte.
