Zuordnungsoptionen
Nach Betätigung der Schaltfläche Optionen wird ein Dialog mit den Reitern Attribute, Sonstige und Auto-Merge geöffnet.
- Attribute: Auswahlmöglichkeit von Gerätetypen und Attributen, die beim Zuordnen und Trennen berücksichtigt werden sollen
- Sonstige: Einstellungen zum Trennen
- Auto-Merge: Einstellungen zum Auto-Merge
Die aktuellen Einstellungen werden in den Vorlagen des bearbeiteten Projekts abgelegt, wenn im Projekt die Konfiguration Assistent zum Zuordnen von Geräten vorhanden ist. Ist diese Konfiguration im Projekt nicht enthalten, werden die Einstellungen in den Vorlagen der Engineering-Base-Datenbank als Konfiguration Assistent zum Zuordnen von Geräten abgelegt. Diese globalen Einstellungen werden dann in allen Projekten, die selbst keine Konfiguration enthalten, aktiviert.

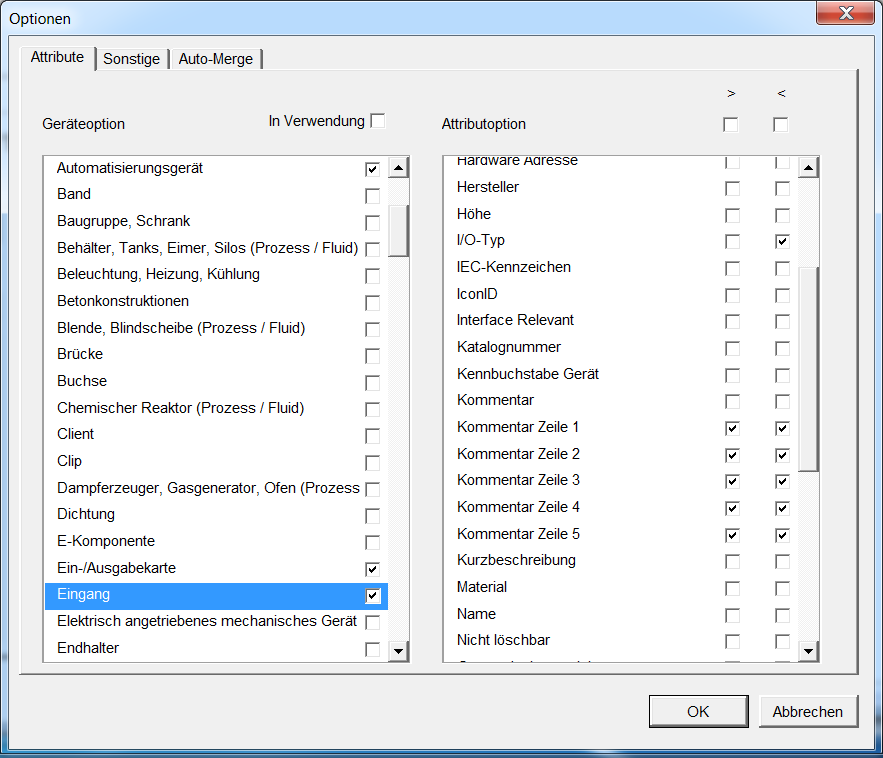

Reiter Attribute
Auf diesem Reiter werden die vom Assistenten zu berücksichtigenden Gerätetypen und das Abgleichverhalten ihrer Attribute beim Zuordnen und Trennen festgelegt.
Die Liste zur Geräteoption enthält die in der Datenbank vorhandenen Gerätetypen. Über das Kontrollkästchen neben dem Gerätetyp wird der Typ für den Assistenten aktiviert oder deaktiviert.
Mithilfe des Kontrollkästchens In Verwendung können alle Typ-Kontrollkästchen mit einer Aktion aktiviert oder deaktiviert werden.
Nach Auswahl eines Gerätetyps zeigt die Liste Attributoption die zum Gerätetyp verfügbaren Attribute.
Über die Kontrollkästchen in der >-Spalte kann pro Attribut festgelegt werden, ob das Attribut beim Zuordnen berücksichtigt werden soll. Über das Kontrollkästchen in der <-Spalte wird bestimmt, welche Attribute beim Trennen abgeglichen werden.
Die Kontrollkästchen oberhalb der Liste ermöglichen das An- und Abschalten aller >- und <-Kontrollkästchen mit einer Aktion.

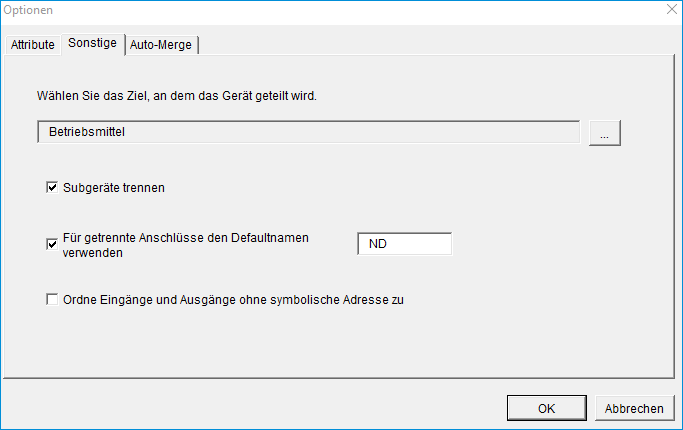

Reiter Sonstige
Auf diesem Reiter werden Einstellungen für das Trennen physikalischer Geräte vorgenommen.
Option | Bedeutung |
|---|---|
Wählen Sie das Ziel, an dem das Gerät geteilt wird | Legen Sie im Navigationsbereich den Ordner im Projekt fest, in dem die beim Trennen entstehenden funktionalen Geräte abgelegt werden. Diese Festlegung des Ordners ist projektspezifisch und muss daher in jedem Projekt durchgeführt werden. Ist in einem Projekt kein Ordner festgelegt worden, werden die beim Trennen entstehenden funktionalen Geräte im Betriebsmittel-Ordner abgelegt. Für die Festlegung des Ordners muss in den Vorlagen des Projekts die Konfiguration Assistent zum Zuordnen von Geräten enthalten sein, andernfalls sind die zugehörigen Dialogelemente deaktiviert. Die Konfiguration kann aus den Vorlagen der Engineering-Base-Datenbank oder eines anderen Projekts kopiert werden. |
Subgeräte trennen | Beim Zuordnen von (funktionalen) Geräten mit Unterstrukturen werden diese Unterstrukturen an das resultierende (physikalische) Gerät übernommen. Aktiviert man das Kontrollkästchen Subgeräte trennen, besitzt ein beim Trennen erzeugtes (funktionales) Gerät wieder Unterstrukturen. Andernfalls verbleiben beim Trennen die Unterstrukturen an dem jetzt wieder freien physikalischen Gerät. |
Für getrennte Anschlüsse den Defaultnamen verwenden | Im nebenstehenden Textfeld kann eine Anschlussbezeichnung eingegeben werden, die dann beim Trennen von Geräten an alle Anschlüsse übertragen wird. |
Ordne Eingänge und Ausgänge ohne symbolische Adresse zu | Bei der Zuordnung werden die Adressen im Attribut Symbolische Adresse nicht berücksichtigt. |

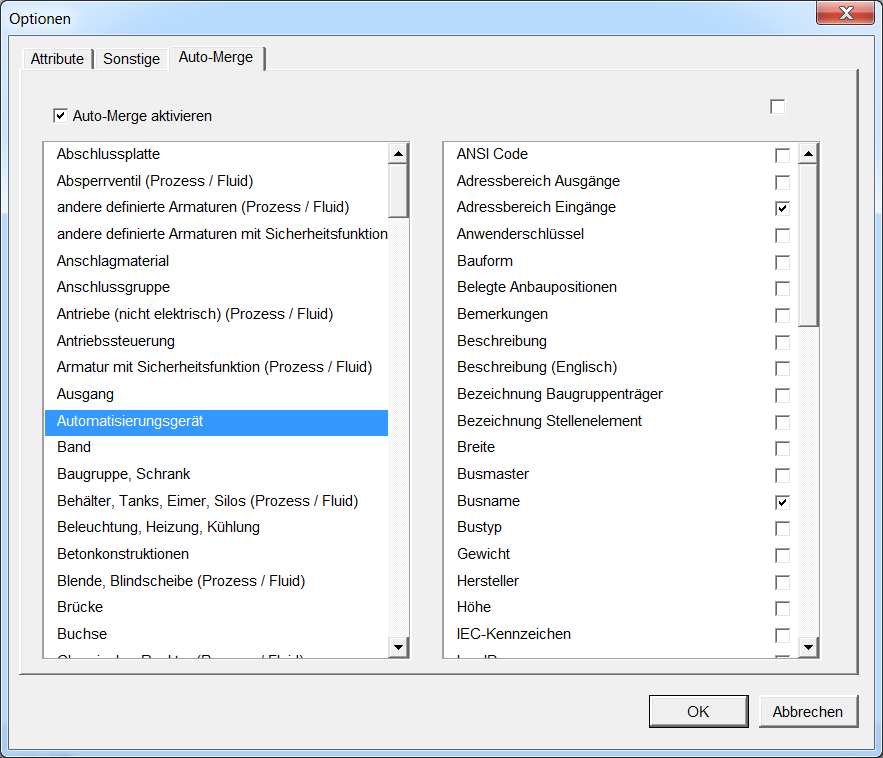

Reiter Auto-Merge
Auf diesem Reiter kann das automatische Zuordnungsverfahren über das Kontrollkästchen Auto-Merge aktivieren an- oder abgeschaltet und Kriterien für das Zuordnungsverfahren festgelegt werden.
Nach Anklicken eines Gerätetyps werden die für diesen Typ definierten Attribute aufgelistet. In der Liste können über Kontrollkästchen die Attribute markiert werden, die bei funktionalen und physikalischen Geräten identisch belegt sein müssen, damit sie automatisch zugeordnet werden können. Das Kontrollkästchen oberhalb der Liste ermöglichen das An- und Abschalten aller Attribut-Kontrollkästchen mit einer Aktion.
