Assistent zum Zuordnen von Geräten
Der Assistent zum Zuordnen von Geräten ermöglicht Ihnen, funktionale und physikalische Geräte einander zuzuordnen und ggf. auch wieder zu trennen. So können Sie z. B. noch nicht belegte funktionale Kanäle (Ein-/Ausgänge) komfortabel den Ein-/Ausgängen von Automatisierungsgeräten zuordnen.
Der Assistent bietet folgende Funktionen:
- Zuordnen: Dabei werden Informationen (Strukturen, Attribute) von funktionalen und realen, physikalischen Geräten zusammengeführt.
Weitere informationen zu diesem Thema finden Sie unter Zuordnen von funktionalen und physikalischen Geräten. - Trennen: Optionsgesteuert werden die Strukturen und Attribute von belegten physikalischen Geräten auf die funktionalen und physikalischen Geräte verteilt.
Weitere informationen zu diesem Thema finden Sie unter Trennen von funktionalen und physikalischen Geräten. - Auto-Merge: Ermöglicht die automatische optionsgesteuerte Zuordnung von nicht zugeordneten funktionalen Geräten zu freien physikalischen Geräten.
Weitere informationen zu diesem Thema finden Sie unter Automatische Zuordnung von funktionalen und physikalischen Geräten.
Die Einstellungen zu Position und Größe des Dialogs Gerätezuordnungsassistent und zu Filtern, Spalten, Attributen, ... werden als Konfiguration unter dem Namen Assistent zum Zuordnen von Geräten in den Vorlagen von Projekten oder in den Vorlagen der Engineering-Base-Datenbank abgelegt. Diese stehen somit bei erneutem Start des Assistenten und zum Kopieren in weitere Projekte zur Verfügung.
Wird der Assistent in einem Projekt gestartet, das in den Vorlagen keine Konfiguration enthält, werden die Einstellungen aus den Vorlagen der Engineering-Base-Datenbank genutzt und die aktuellen Einstellungen auch dort abgelegt. Um mit projektspezifischen Einstellungen arbeiten zu können, kopieren oder importieren Sie eine Konfiguration in die Vorlagen des zu bearbeitenden Projekts. In diesem Projekt wird beim Start des Assistenten die projektspezifische Konfiguration genutzt und die aktuellen Einstellungen nur noch in den Vorlagen des Projekts abgelegt.
Zulässige Startobjekte:
- Funktionen
- Geräte
- Baueinheiten
- Betriebsmittel-Ordner
- Systeme-Ordner
- Unterordner
Wie Sie den Assistenten starten
- Wählen Sie ein Startobjekt.
- Klicken Sie im Kontextmenü auf Assistent zum Zuordnen von Geräten oder klicken Sie im Kontextmenü auf Assistenten auswählen, wählen den Assistenten Assistent zum Zuordnen von Geräten und klicken Sie auf Start.

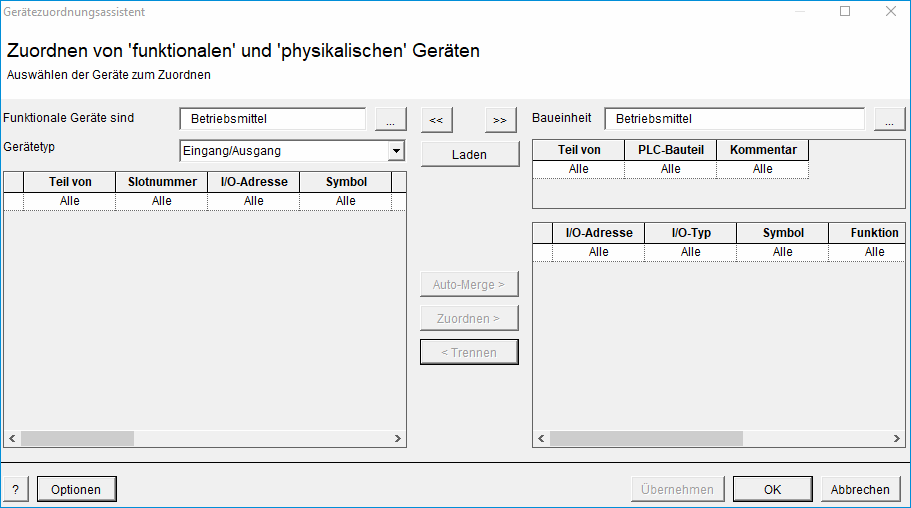

- Der Assistent wird gestartet und der Dialog Gerätezuordnungsassistent geöffnet.
Der Dialog ist in zwei logische Bereiche geteilt:
- Die linke Dialoghälfte dient zur Auswahl und Anzeige funktionaler Geräte.
- In der rechten Dialoghälfte werden physikalische, reale Geräte behandelt. Für Automatisierungsgeräte und Ein-/Ausgabekarten enthält diese Dialoghälfte nach Auswahl eines Geräts eine zusätzliche Tabelle mit den Daten der zugehörigen Kanäle.
Weitere Informationen zu den Gerätetypen finden Sie unter Klassifizierung funktionaler und physikalischer Geräte.
Beide Seiten verfügen über Filterelemente, die es Ihnen ermöglichen, die Geräteauswahl einzuschränken und übersichtlicher zu gestalten. Sie können die in den Geräteauswahllisten angezeigten Spaltenattribute über Auswahldialoge konfigurieren. Füllen Sie nach Auswahl der Filterelemente beide Auswahllisten durch Betätigung der Schaltfläche Laden.
Nach Aktivierung des Bereiche-Ordners unter Eigenschaften/Projektkontext wird der Bereiche-Ordner aktiviert, um mit Aufstellungsorten arbeiten zu können. Zudem sind die Attribute Vollständiger zugeordneter Aufstellungsort und Zugeordneter Aufstellungsort in der Attributauswahl für die Spaltenanzeige in beiden Dialogbereichen verfügbar.
- Wählen Sie in den Listenbereichen die funktionalen und physiaklischen Geräte aus.
- Die Funktionsschaltflächen Auto-Merge, Zuordnen und Trennen werden aktiviert oder deaktiviert.
- Klicken Sie auf die Schaltfläche Optionen, um die Zuordnungsoptionen für den Assistenten auszuwählen.
- Der Dialog Optionen mit den Reitern Attribute, Sonstige und Auto-Merge wird geöffnet.
- Attribute: Auswahlmöglichkeit von Gerätetypen und Attributen, die beim Zuordnen und Trennen berücksichtigt werden sollen
- Sonstige: Einstellungen zum Trennen
- Auto-Merge: Einstellungen zum Auto-Merge
Detailliertere Informationen zu den Dialogelementen des Assistenten finden Sie unter Bedienoberfläche.
