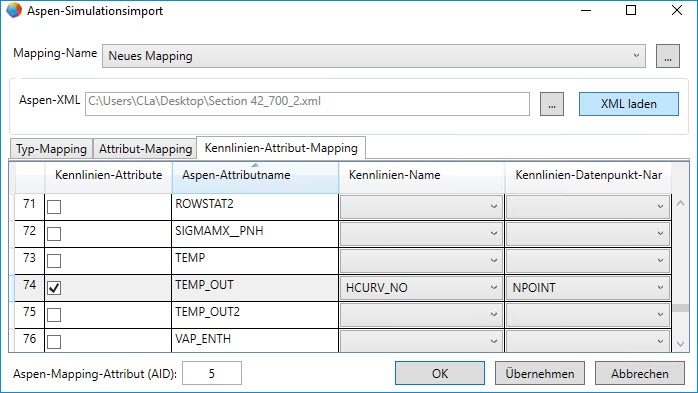

Tabelle Kennlinien-Attribut-Mapping

In dieser Tabelle können Attribute, die eine Reihe von Werten enthalten (z. B. Kurve, Profil), auf spezielle Engineering-Base-Attribute, die Kenngrößen (Kennlinien-Name und Kennwert) gemappt werden. Eine Kennlinie besteht aus mehreren Kennwerten.

  1. Markieren Sie das Auswahlkästchen in der Spalte Kennlinien-Attribute, wenn das Attribut in der Spalte Aspen-Attributname als Kennlinie gespeichert werden soll.
  2. Wählen Sie über die Auswahlliste in der Spalte Kennlinien-Name aus, welche Werte in Engineering Base als Kennlinie geschrieben werden sollen. Wählen Sie über die Auswahlliste in der Spalte Kennlinien-Datenpunkt-Name aus, welche Werte in die Kennwerte geschrieben werden sollen.

  3. In Engineering Base erhalten die Kennlinie und Kennwerte dann die Namen der Aspen-Attribute.

  4. Die Zuweisung eines Aspen Kennlinien-Attributs zu Kenngrößen-Attributen in Engineering Base ist nur möglich, wenn das Aspen-Attribut in der Tabelle Attribut-Mapping auf ein Engineering-Base-Attribut gemappt wurde.

  5. Klicken Sie OK, um die Änderungen an der Mappingtabelle zu speichern und zum Startdialog zurückzukehren.
