Import und Aktualisierung mit Vorschaudialog und Delta-Management

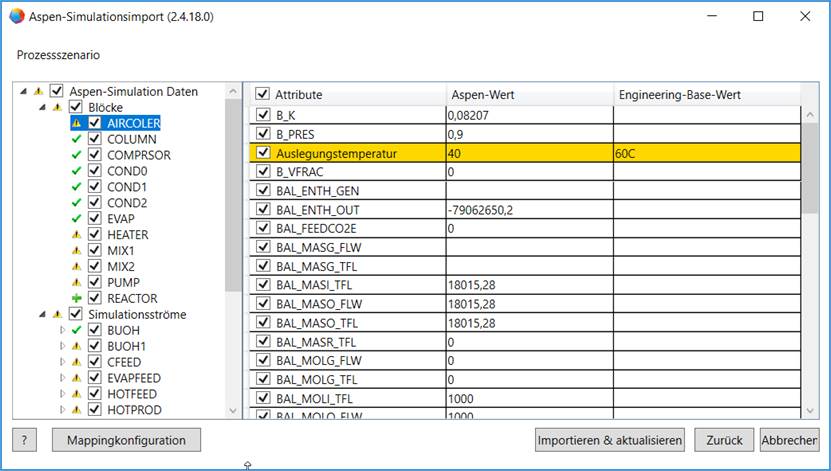

Im Vorschaudialog werden die analysierten Daten der Aspen-Simulation mit ihrer Struktur in einer Baumstruktur dargestellt. Für jeden Block oder Simulationsstrom können die zugehörigen Aspen-Attribute mit ihren enthaltenen Werten und die bereits in das Engineering-Base-Projekt importierten Werte angezeigt werden. Differenzen der Werte werden gelb hinterlegt dargestellt.

Wurde im Mapping ein Aspen-Attribut einem Engineering-Base-Attribut zugeordnet, wird in der Spalte Attribute der Name des Engineering-Base-Attributs angezeigt.

Enthält ein Aspen-Attribut die Werte einer Kennlinie, sind diese durch Kommata getrennt aufgelistet.

Aus dem Vorschaufenster kann die Mappingkonfiguration geöffnet werden, um bei Bedarf Änderungen am Mapping vornehmen zu können.

Öffnen Sie mit einem Doppelklick die Struktur des markierten Objekts der Aspen-Daten.
Entfernen Sie die Markierung der Objekte, die nicht importiert werden sollen.
Wird die Markierung an einem übergeordneten Objekt entfernt, werden auch die Markierungen an den untergeordneten Objekten entfernt.
Klicken Sie Importieren & aktualisieren, um die ausgewählten Aspen-Daten zu importieren und den Assistenten zu beenden.

Icons	Bedeutung
	Neues Objekt. Dieses Objekt aus der Aspen-Simulation ist noch nicht im Engineering-Base-Projekt vorhanden.
	Objekt im Engineering-Base-Projekt vorhanden, Attributwerte identisch. Das Objekt aus der Aspen-Simulation ist bereits importiert worden. Es konnte kein Unterschied zwischen den Werten der Aspen-Simulation und den bereits in Engineering Base importierten Werten festgestellt werden.
	Objekt im Engineering-Base-Projekt vorhanden, Daten nicht identisch. Das Objekt aus der Aspen-Simulation ist bereits importiert worden. Es wurde ein Unterschied zwischen den Attributwerten der Aspen-Simulation und den bereits in Engineering Base importierten Werten festgestellt. In der Tabelle wird die Zeile mit den unterschiedlichen Werten gelb hinterlegt dargestellt.

Schaltflächen	Bedeutung
Importieren & aktualisieren	Der Import der ausgewählten Aspen-Simulation-Daten wird gestartet.
Zurück	Der Dialog wird geschlossen und der Startdialog des Assistenten wird erneut angezeigt.
Abbrechen	Beendet den Assistenten.
