Kabel einfügen

Beim Einfügen eines Kabels wird das Kabel aus dem Projekt oder aus einem Katalog kopiert.

Wie Sie ein Kabel einfügen

  1. Wählen Sie im Navigationsbereich den Ordner Betriebsmittel, eine Baueinheit oder ein Gerät.
  2. Klicken Sie im Menü Bearbeiten auf Kabel einfügen.

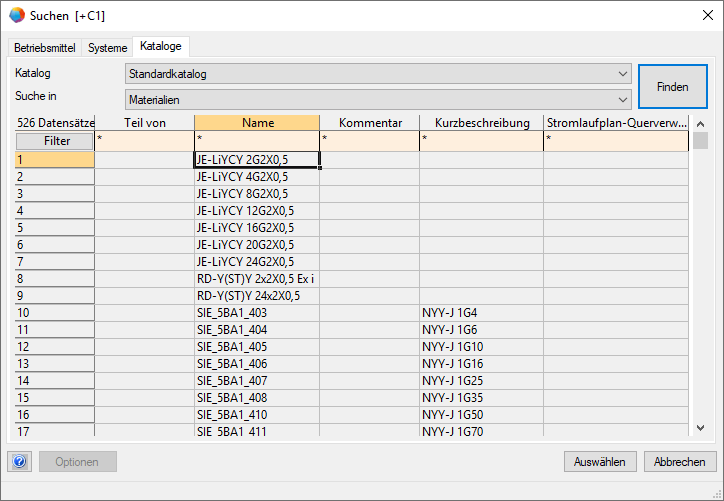

  4. Klicken Sie im angezeigten Dialog die entsprechende Registerkarte, um im Ordner Betriebsmittel, Systeme oder in einem Katalog zu suchen.
  5. Wählen Sie im Feld Projekt oder Katalog das Projekt oder den Katalog.

  6. Sie können Ihre Suche durch eine Auswahl im Feld Suche in einengen.

  7. Markieren Sie das Kontrollkästchen Nach bevorzugtem Master-Shape filtern, um nach Kabeln mit demselben bevorzugten Master-Shape zu suchen.
  8. Außerdem können Sie die Suche einschränken, wenn Sie Filter definieren. Weitere Informationen zu den Filtern finden Sie im Kapitel Daten filtern unter Arbeitsblättern.
  9. Klicken Sie auf Finden, um die Suche zu starten.
  10. Wählen Sie das Kabel in der Liste und klicken Sie Auswählen.
  11. Das Kabel wird kopiert.
