Kabel ersetzen

Kabel ersetzen verwenden Sie, um ein Kabel durch ein anderes zu ersetzen. Die Anzahl Drähte des Ersatzkabels muss gleich groß oder größer sein als die Anzahl Drähte im aktuellen Kabel.

Wie Sie ein Kabel im Navigationsbereich ersetzen

  1. Öffnen Sie im Navigationsbereich den Ordner Betriebsmittel, wählen Sie das Kabel und klicken Sie im Kontextmenü auf Ersetzen.

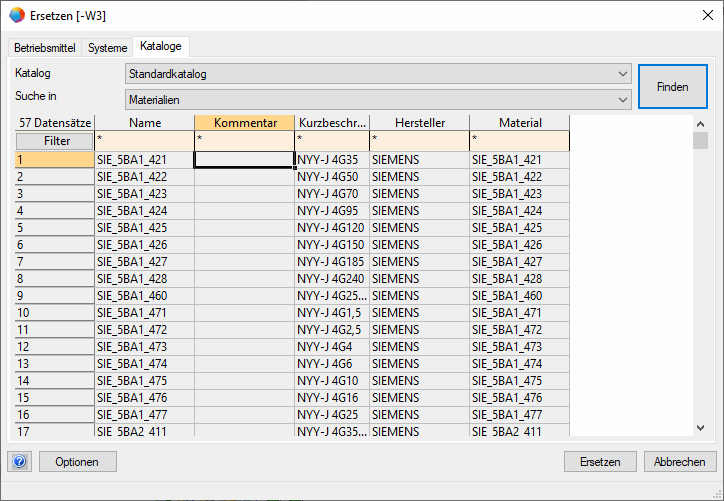

  3. Klicken Sie im angezeigten Dialog die entsprechende Registerkarte, um im Ordner Betriebsmittel oder Systeme oder in einem Katalog zu suchen.
  4. Wählen Sie im Feld Projekt oder Katalog das Projekt oder den Katalog mit dem Ersatzkabel.

  5. Sie können Ihre Suche durch eine Auswahl im Feld Suche in einengen.

  6. Klicken Sie Optionen, um Einstellungen für die Suche nach einem passenden Austauschkabel und das anschließende Ersetzen vorzunehmen.
  7. Markieren Sie das Kontrollkästchen Nach bevorzugtem Master-Shape filtern, um nach Kabeln mit demselben bevorzugten Master-Shape zu suchen.
  8. Außerdem können Sie die Suche einschränken, wenn Sie Filter definieren. Weitere Informationen zu den Filtern finden Sie im Kapitel Daten filter unter Arbeitsblättern.
  9. Klicken Sie auf Finden, um die Suche zu starten.
  10. Die Suche nach passenden Kabeln wird gestartet.
  11. Wählen Sie das Kabel in der Liste und klicken Sie Ersetzen.
  12. Das Kabel wird ersetzt.

Wie Sie ein Kabel in Visio ersetzen

  1. Wählen Sie das Shape im Plan und klicken Sie im Kontextmenü auf Ersetzen.
  2. Gehen Sie im angezeigten Dialog wie oben beschrieben vor.
  3. Mit Klick auf Ersetzen wird das Kabel ersetzt.


Durch die Auswahl eines Kabels im Feld Suche in ist es NICHT möglich, dieses Kabel zum Ersetzen zu nutzen.
