Kabel und Shape verknüpfen

Die Verknüpfung von Kabeln und Shapes ermöglicht es Ihnen, Informationen mit Hilfe des Navigationsbereichs, Arbeitsblättern oder mit Visio anzuzeigen, zu ändern und einzugeben. Links können Sie entweder im Navigationsbereich oder in Visio erzeugen.

Wie Sie eine Verknüpfung im Navigationsbereich erzeugen

  1. Wählen Sie das Kabel im Navigationsbereich und ziehen Sie das Kabel auf das Shape im Plan.
  2. Eine Verknüpfung zwischen Shape und Kabel wird erzeugt, und Informationen zum Kabel werden am Shape angezeigt.

Wie Sie eine Verknüpfung mit Visio erzeugen

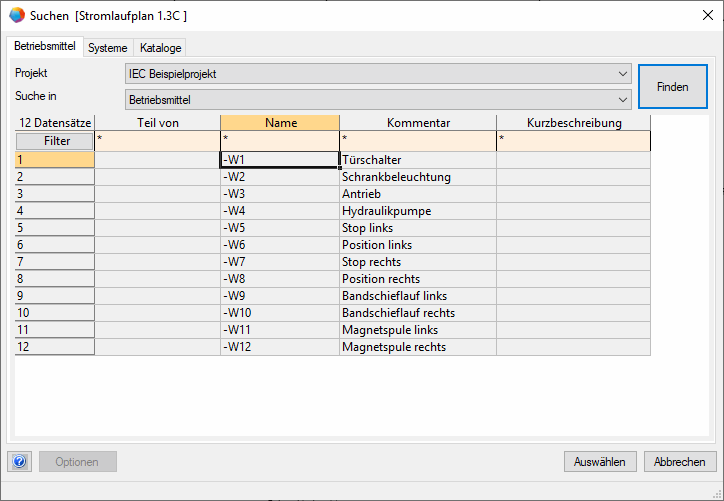

  1. Wählen Sie das Shape in Visio und klicken Sie im Kontextmenü auf Suche Kabel.
  3. Wählen Sie die entsprechende Registerkarte, um im Ordner Betriebsmittel oder Systeme oder in einem Katalog zu suchen.
  4. Wählen Sie im Feld Projekt oder Katalog das Projekt oder den Katalog aus, in dem Sie suchen wollen.

  5. Sie können Ihre Suche durch eine Auswahl im Feld Suche in einengen.

  6. Außerdem können Sie die Suche einschränken, wenn Sie Filter definieren. Weitere Informationen zu den Filtern finden Sie im Kapitel Daten filtern unter Arbeitsblättern.
  7. Klicken Sie auf Finden, um alle Kabel aufzulisten.
  8. Wählen Sie das Kabel in der Liste und klicken Sie auf Auswählen.
  9. Eine Verknüpfung zwischen Shape und Kabel wird erzeugt, und Informationen zum Kabel werden am Shape angezeigt.


Ein aus einem Katalog ausgewähltes Kabel wird in das aktuelle Projekt kopiert.
