Export Klemmen

Mit dem Assistenten Export Klemmen können Sie die Daten von Klemmleisten im XML-Format für die weitere Bearbeitung an die folgenden Konfiguratoren ausgeben: WAGO smartDesigner, PHOENIX CONTACT CLIP PROJECT und WEIDMUELLER Configurator. Mit den von den Konfiguratoren bearbeiteten Daten, können Sie wiederum die Daten in Engineering Base aktualisieren.

Zusätzlich können Mehrstockklemmen und deren Verdrahtungsinformationen exportiert werden.

Wie Sie eine Klemmleiste in ein Konfigurations-Programm exportieren

  1. Wählen Sie im Navigationsbereich ein Projekt aus.
  2. Erweitern Sie den Ordner Betriebsmittel und wählen Sie eine Klemmleiste.
  3. Klicken Sie im Kontextmenü auf Assistenten auswählen, wählen Sie den Assistenten Export Klemmen und klicken Sie auf Start.

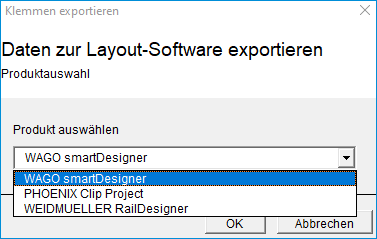

  4. Der Dialog Klemmen exportieren wird geöffnet.
  6. Wählen Sie im Feld Produkt auswählen das Klemmleisten-Konfigurations-Programm und klicken Sie OK.
  7. Der Dialog Speichern unter wird geöffnet.
  8. Wählen Sie im Feld Speichern das Ziel-Verzeichnis aus.
  9. Tragen Sie im Feld Dateiname den Namen der Datei ein und klicken OK.
  10. Die XML-Datei wird exportiert.


Brücken werden nur dann betrachtet, wenn die Automatischen Drähte aktiviert sind. Zubehör (z. B. Abschlussplatten oder Abstandsplatten), das der Klemmleiste vom Konfigurations-Programm hinzugefügt wurde, wird in Engineering Base als „Uspezifiziertes Gerät„ aufgenommen, und dessen Position auf der Klemmleiste wird in die Bezeichnung eingefügt.



Bei Benutzung des WAGO smartDesigner werden auch die Daten der Tragschienen exportiert, unter denen die Klemmleisten aggregiert sind.
