Import Klemmen

Der Assistent Import Klemmen erlaubt Ihnen Klemmleisten und deren Zubehör aus Klemmleistenkonfiguratoren zu importieren und mit den Daten in Engineering Base (EB) abzugleichen. Der Assistent unterstützt die Konfiguratoren WAGO smartDesigner, PHOENIX Clip-Project und WEIDMUELLER Configurator. Sie erstellen dazu im Konfigurator eine XML-Datei der fertig konfigurierten Klemmleiste, die Sie dann in EB importieren.

Wie Sie eine Klemmleiste aus einem Klemmleisten-Konfigurations-Programm nach Engineering Base importieren

  1. Wählen Sie im Navigationsbereich ein Projekt aus.
  2. Erweitern Sie den Ordner Betriebsmittel und wählen Sie eine Klemmleiste oder eine Baueinheit.
    • Wenn Sie eine Baueinheit gewählt haben, wird während des Import-Vorgangs eine neue Klemmleiste erzeugt.
    • Wenn Sie eine Klemmleiste gewählt haben, wird diese Klemmleiste mit der importierten Klemmleiste abgeglichen.
  4. Klicken Sie im Kontextmenü auf Assistenten auswählen, wählen Sie den Assistenten Import Klemmen und klicken Sie auf Start.

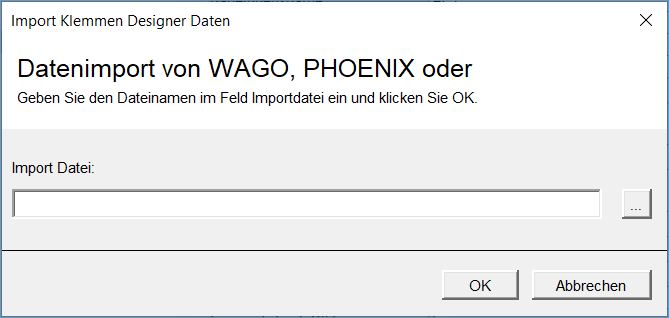

  5. Der Dialog Import Klemmen Designer Daten wird geöffnet.
  7. Wählen Sie im Feld Import Datei die gewünschte XML-Datei und klicken Sie OK.
  8. Die Klemmleiste wird importiert.
