Anschluss erstellen

Anschlüsse werden automatisch erstellt, wenn das Gerät mit einem Shape verknüpft ist. Wenn sowohl das Gerät als auch das Shape definierte Anschlüsse enthält, versucht Engineering Base beide zur Deckung zu bringen. Damit das funktioniert, müssen Anschlusstyp und Anschlussposition des Geräts und des Shape übereinstimmen.

Beispiel:

Shape

Anschlussbezeichnung

Typ

Anschlussposition

21

Elektrisch:Öffner

1

22

Elektrisch:Öffner

2

41

Elektrisch:Öffner

3

42

Elektrisch:Öffner

4



U

Elektrisch:Motor

1

V

Elektrisch:Motor

2

W

Elektrisch:Motor

3

PE

Elektrisch:PE

1



Wenn die Sperrstruktur-Eigenschaft des Geräts geprüft wird, werden Anschlüsse NICHT erstellt, wenn das Gerät mit einem Shape verknüpft ist.

Wie Sie einen Anschluss erstellen

  1. Wählen Sie das Gerät im Navigationsbereich.
  2. Zeigen Sie im Kontextmenü auf Neu und klicken Sie dann auf Anschluss.

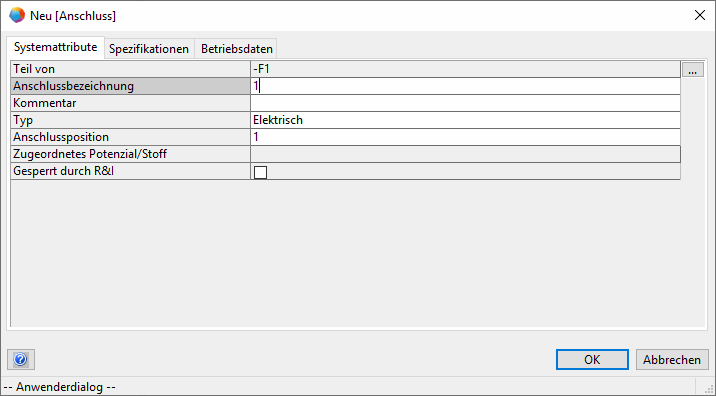

  4. Geben Sie im Dialog Neu bei Bedarf im Feld Anschlussbezeichnung eine Bezeichnung und im Feld Kommentar einen Kommentar ein.
  5. Im Feld Typ wählen Sie einen Anschlusstyp aus oder geben Sie einen Anschlusstyp ein.
  6. Geben Sie im Feld Anschlussposition eine Zahl für die Position ein.
  7. Klicken Sie auf OK.
  8. Ein neuer Anschluss wird in der Datenbank erzeugt.


Erstellen Sie an einem Gerät nicht mehrere Anschlüsse des gleichen Typs an gleicher Position.
