Anschlussinformationen bearbeiten

Wie Sie Anschlussinformationen bearbeiten

  1. Wählen Sie den Anschluss im Navigationsbereich.
  2. Klicken Sie im Kontextmenü auf Öffnen.
  3. Der Dialog zur Bearbeitung der Informationen wird geöffnet.
  4. Bearbeiten Sie die Informationen und klicken Sie auf OK.
  5. Die Änderungen werden in der Datenbank gespeichert.

Systemattribute

Teil von

Bestimmt das übergeordnete Gerät des Anschlusses.

Anschlussbezeichnung

Legt den Namen des Anschlusses fest. Der Name wird im Navigationsbereich angezeigt. Wenn Sie den Anschluss nicht bezeichnen wollen, lassen Sie ihn leer, und der Kommentar oder Typ wird stattdessen angezeigt. Wenn Sie den gleichen Namen mehrfach verwenden, erscheint ein Symbol.

Kommentar

Der Kommentar beschreibt die Verwendung des Anschlusses und wird im Navigationsbereich angezeigt, wenn Sie keine Bezeichnung eingeben.

Typ

Legt den Anschlusstyp fest. Wählen oder geben Sie den Anschlusstyp in diesem Feld ein. Der Typ wird im Navigationsbereich angezeigt, wenn weder ein Kommentar noch eine Anschluss-Bezeichnung eingegeben wird.

Anschlussposition

Legt die Sortierreihenfolge der Anschlüsse fest. Anschlusstyp und Anschlussposition müssen für das Gerät eindeutig sein. Anschlüsse ohne Anschlussposition werden nicht im Terminal Block Designer angezeigt.

Max. Anzahl Drähte

Legt die Höchstzahl an Drähten fest, die an diesen Anschluss angeschlossen werden können.

Zugeordnetes Potenzial/Stoff

Diese Feld zeigt den Namen des Potenzials/Stoffs, das mit dem Anschluss verbunden ist. Dieses Feld ist schreibgeschützt.

Steckbar

Gibt an, ob ein Stecker mit einer Buchse zusammen gesteckt werden kann. Dies gilt für Anschlüsse des Gerätetyps Steckverbinder in der Einpoligen Darstellung.

Spezifikationen

Max. Anzahl Drähte

Legt die Höchstzahl an Drähten fest, die an diesen Anschluss angeschlossen werden können.

Koordinaten

Enthält die berechneten Drahtkoordinaten durch Komma getrennt (bei Routing eingesetzt).

Verdrahtungsrichtung

Verdrahtungsrichtung des Anschlusses, Nord = oben, Süd = unten, Ost = rechts und West = links. Falls kein Eintrag existiert, werden die Werte aus den Projekteigenschaften/Leitungsverlegung verwendet.

Bei der Verwendung der Verdrahtungsrichtung Ost oder West muss das Attribut Bezugspunkt gefüllt sein, damit die Drahtlänge korrekt ermittelt werden kann.



Die Einträge werden als Systemwörterbuchtexte erwartet. Werden die Texte von Hand eingetragen, werden sie vom Routing-Assistenten nicht erkannt. Verwenden Sie den Assisenten Auswahl Wert, um die Werte vorzudefinieren (Einträge sh. unten).

Bezugspunkt

Die Eingabe der Werte Oben/Links und Unten/Links sind möglich. Soll die Verdrahtungsrichtung West oder Ost verwendet werden, muss zwingend ein Wert in dieses Attribut eingetragen werden.

Wenn an einem Anschluss das Attribut nicht vorhanden oder nicht gefüllt ist, erfolgt die Berechnung der Drahtlänge unter der Annahme, dass der im Attribut Verdrahtungsrichtung eingetragene Wert auch die Bezugskante für die Y-Position ist (Nord = oben, Süd= unten).



Die Einträge werden als Systemwörterbuchtexte erwartet.

Position X (Dimensionierung)

Optional: (Breite) Die Anschlusspositionen X, Y, Z werden berechnet, wenn keine Eingaben gemacht wurden.

  • Alphanumerische Anschlüsse werden oben mittig Richtung Norden angeschlossen.
  • Numerische Anschlüsse mit geraden Nummern werden oben mittig Richtung Norden angeschlossen.
  • Numerische Anschlüsse mit ungeraden Nummern werden oben mittig Richtung Süden angeschlossen.

Wird eine Eingaben gemacht, wird die X Position ausgehend vom linken Rand des Shapes errechnet.

Position Y (Dimensionierung)

Optional: (Höhe) siehe Position X.

Wird hier eine Eingabe gemacht, ist die Art der Ermittlung der Y-Position abhängig davon, ob das Attribut Bezugspunkt vorhanden und gefüllt ist.

  • Bezugspunkt vorhanden und gefüllt: die Y-Position wird ermittelt, ausgehend vom Rand des Shapes Oben/links oder Unten/Links.
  • Bezugspunkt nicht vorhanden oder nicht gefüllt: die Y-Position wird folgendermaßen ermittelt:
    • Bei Verdrahtungsrichtung Nord: ausgehend vom oberen Rand des Shapes.
    • Bei Verdrahtungsrichtung Süd: ausgehend vom unteren Rand des Shapes.

Position Z (Dimensionierung)

Optional: (Tiefe) siehe Position X.

Nennstrom

Die Nennstromstärke des Anschlusses (max. zulässig).

Geforderte Kontaktoberfläche

Material der Anschlussoberfläche (z. B. Gold, Silber), wird im Automotive Umfeld eingesetzt.

Potenzialklasse



intern

Definiert, ob der Anschluss intern sein soll.

extern

Definiert, ob der Anschluss extern sein soll.

Betriebsdaten

Verdrahtungsreihenfolge

Legt die Verdrahtungsreihenfolge am Anschluss fest. Die festgelegte Verdrahtungsreihenfolge am Anschluss hat die höchste Priorität in einem Netz. Wenn die Verdrahtungsreihenfolge nicht am Anschluss festgelegt wurde, gilt die Verdrahtungsreihenfolge am Gerät. Ist am Gerät auch kein Eintrag in der Verdrahtungsreihenfolge vorhanden, wird das Gerät aufsteigend als höchste Position im Netz sortiert.

Relevant für Interface

Wird bei der Verdrahtung von zwei Maschinenteilen benötigt.

Verbinder Anschluss

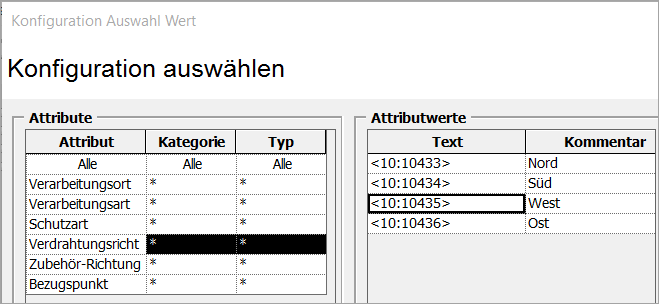

Definition der Werte für die Verdrahtungsrichtung (AID 10222) im Assistenten Auswahl Wert

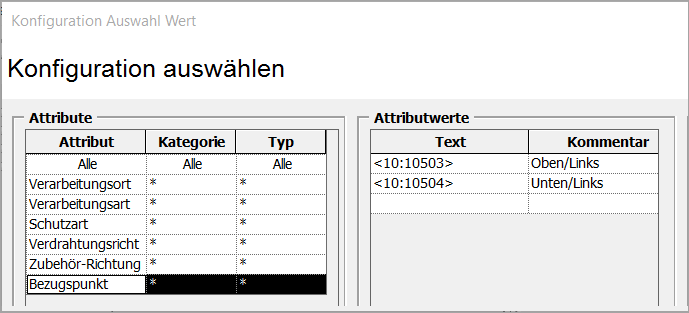

Definition der Werte für den Bezugspunkt (AID 27868) im Assistenten Auswahl Wert
