Excel-Datei erstellen

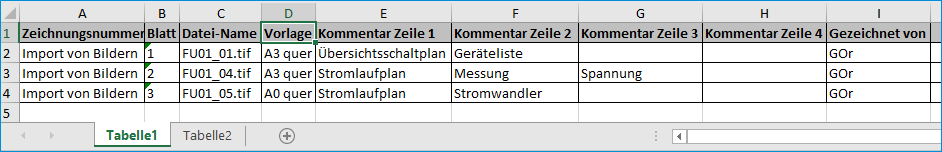

Erstellen Sie eine Excel-Datei im Format .xls und legen Sie eine Tabelle mit folgender Beispielstruktur an:
Spalte | Funktion |
|---|---|
A (Zeichnungsnummer) | Tragen Sie hier die Bezeichnung für Ihre Zeichnung ein, die in Engineering Base im Attribut Zeichnungsnummer angezeigt werden soll. |
B (Blatt) | Tragen Sie hier die Bezeichnung für Ihr Blatt ein, die in Engineering Base im Attribut Blattkennzeichen angezeigt werden soll. Ein Eintrag in dieser Spalte ist zwingend erforderlich, ansonsten wird die Zeile beim Import nicht berücksichtigt. |
C (Datei-Name) | Tragen Sie hier den Namen Ihrer zu importierenden Rastergrafiken mit Datei-Endung ein. |
D (Vorlage) | Tragen Sie in der Spalte Vorlage den Namen Ihrer vorbereiteten Engineering-Base-Vorlage ein. |
E - n (Kommentar Zeile 1 bis 4) | In den Spalten Kommentar Zeilen 1 bis 4 können Sie weitere Informationen aus Ihrer Grafik angeben, die in Engineering Base in die entsprechenden Attribute kopiert werden sollen. |
Diese Tabelle muss in den Spalten A – D die Informationen zu der Zeichnungsnummer, dem Blattkennzeichen, dem Datei-Namen der Rastergrafiken und der Vorlage für den Import enthalten. Sie können diese Tabelle allerdings um zusätzliche Spalten ergänzen, damit weitere Attribute automatisch beim Import in Engineering Base ausgefüllt werden.
