AutoConnect

Wenn ein Shape mit AutoConnect platziert wurde, werden die Verbindungen automatisch erzeugt.

Wie Sie AutoConnect anwenden

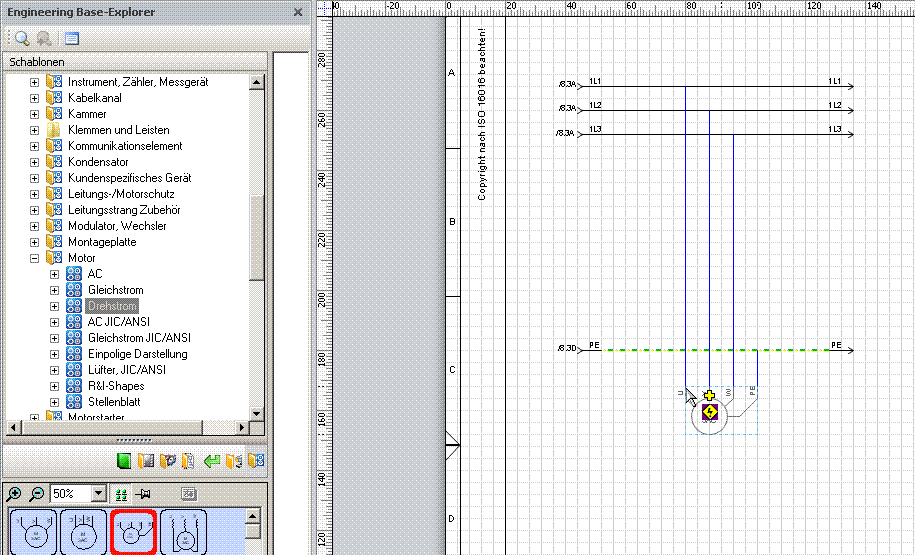

  1. Drücken Sie ALT-Taste während Sie das Shape auf den Plan ziehen. Engineering Base ermittelt eine orthogonale Vernetzung des Shapes mit den vorhandenen Elementen auf dem Plan. Die zugehörigen Verbindungen werden mit der Farbe Blau von bereits vorhandenen unterschieden.
  2. Platzieren Sie das Shape an der gewünschten Position im Plan.

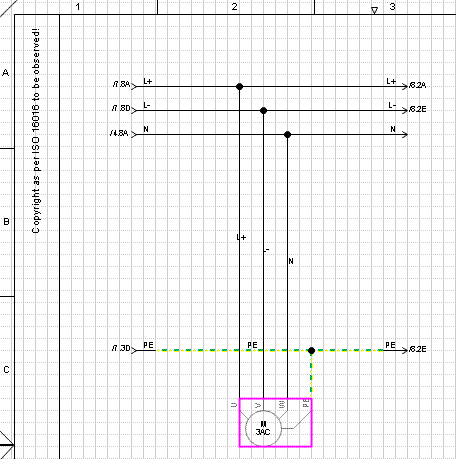

  4. Nach dem Platzieren des Shapes werden die vorab gezeigten Verbindungen erzeugt.
