ATEX-Markierungen zuordnen

Sind die ATEX-Markierungen festgelegt, dann können diejenigen Bereiche der Schemapläne, die mit Explosionsrisiken verknüpft sind, mit den vorher vereinbarten Farbkennungen assoziiert werden. Die Zuordnung erfolgt auf Blattebene.

Damit den Bereichen ATEX-Markierungen zugewiesen werden können, müssen die Objekte und Verbindungen im Schemaplan markiert werden.

Wie Sie ATEX-Markierungen zuordnen

  1. Wählen Sie im Navigationsbereich ein Blatt aus und klicken Sie im Kontextmenü auf Blatt öffnen.
  2. Selektieren Sie auf dem Blatt in Visio die Visio-Funktion Bereich auswählen oder Lassoauswahl und ziehen Sie einen Freihandbereich mit denjenigen Objekten, die zu einer ATEX-Markierung gehören sollen.
  3. Die ausgewählten Objekte werden optisch hervorgehoben.
  4.

    Wenn Sie Bereich auswählen oder Lassoauswahl in Visio nicht finden, aktivieren Sie auf der Registerkarte Start in der Gruppe Bearbeiten die Auswahl Markieren:

  5. Wählen Sie im Kontextmenü Zuordnen oder klicken Sie im Kontextmenü Assistenten auswählen, wählen Sie das Modul Zuordnen des Assistenten ATEX-Markierungen und klicken Sie auf Start.

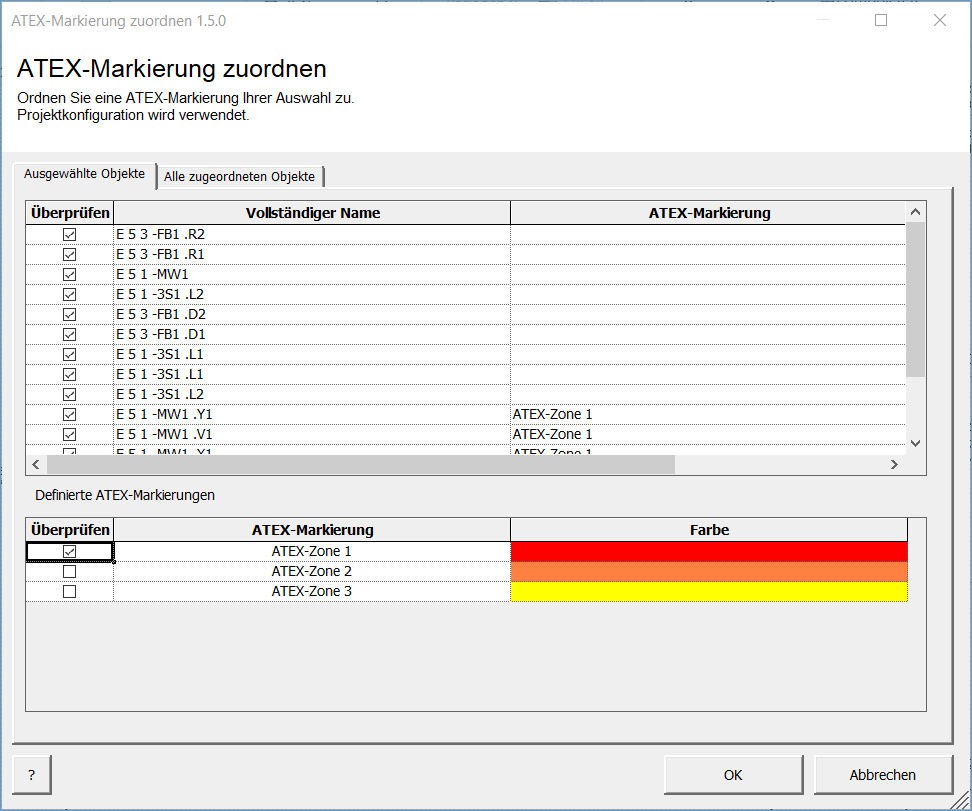

  7. Die zuvor markierten Objekte werden mit ihrem vollständigen Namen im Reiter Ausgewählte Objekte angezeigt. Wurde bereits eine Zuordnung zu einer ATEX-Markierung vorgenommen, wird diese in der Spalte ATEX-Markierung aufgeführt.
  8. Markieren Sie unter Ausgewählte Objekte die Objekte, für die eine Zuweisung zu einer ATEX-Zone vorgenommen werden soll.
  9. Selektieren Sie im Bereich Definierte ATEX-Markierungen die Markierungen, die Sie den ausgewählten Objekten zuordnen wollen.
  10. Klicken Sie OK, um die Zuweisung zu bestätigen.
  11. Der Dialog ATEX-Markierungen zuordnen wird geschlossen.
  12. Die zugewiesene ATEX-Markierung wird am jeweiligen Objekt im Attribut Steuerungskriterium gespeichert. Das Attribut kann mit Dialog definieren hinzugefügt werden.

Zugeordnete ATEX-Markierungen entfernen

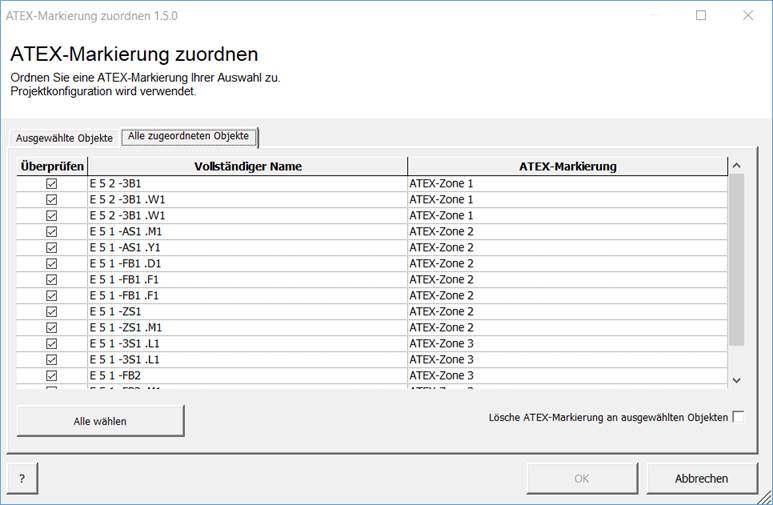

  1. Wählen Sie den Reiter Alle zugeordneten Objekte.
  2. Alle Objekte, denen eine ATEX-Markierung zugeordnet wurde, werden angezeigt.
  4. Markieren Sie die gewünschten Objekte oder klicken Sie Alle wählen, um alle Objekte zu markieren. Sind alle Objekte markiert, kann mit Alle abwählen die Auswahl aufgehoben werden.
  5. Markieren Sie Lösche ATEX-Markierung an ausgewählten Objekten, um bei den markierten Objekten die ATEX-Markierung zu entfernen.
  6. Klicken Sie OK.
  7. Der Dialog ATEX-Markierungen zuordnen bleibt geöffnet.
