Sichtbarkeit und farbliche Markierung der Zonen definieren

Nachdem Sie die ATEX-Markierungen den einzelnen Explosionsrisiken zugewiesen haben, können Sie über das Modul Sichtbarkeit konfigurieren des Assistenten ATEX-Markierungen festlegen, welche farblich gekennzeichneten ATEX-Markierungen auf dem Blatt gesetzt werden sollen und welches Transparenz-Niveau alle anderen Objekte haben sollen.

Wie Sie die Sichtbarkeit der ATEX-Markierungen konfigurieren

Wählen Sie im Navigationsbereich das jeweilige Blatt und klicken Sie im Kontextmenü auf Blatt öffnen.
Selektieren Sie im Engineering-Base-Explorer das Blatt und wählen Sie Sichtbarkeit konfigurieren im Kontextmenü oder klicken Sie im Kontextmenü auf Assistenten auswählen, wählen Sie das Modul Sichtbarkeit konfigurieren des Assistenten ATEX-Markierungen und klicken Sie auf Start.

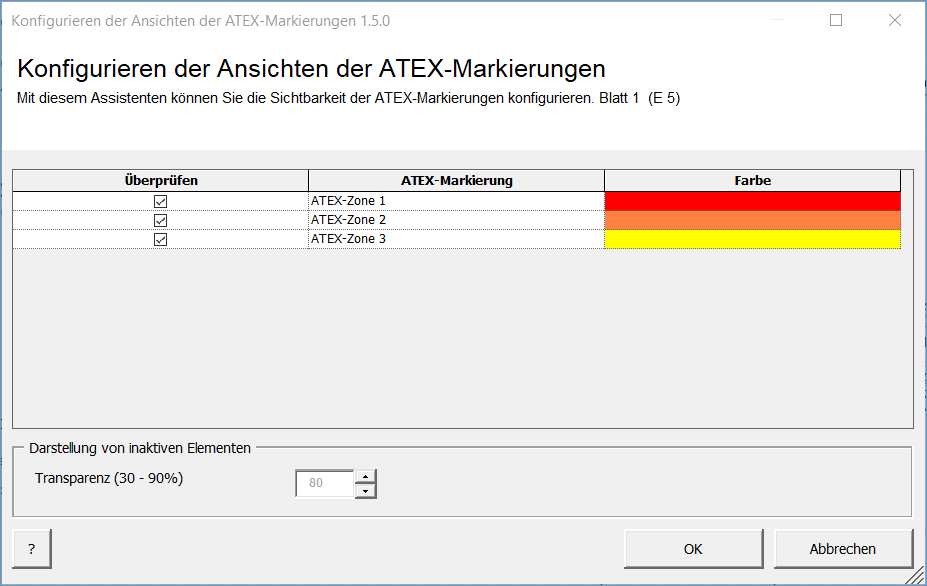

Der Dialog zeigt die ATEX-Markierungen an, die im Blatt zugewiesen wurden.
Selektieren Sie in der Spalte Überprüfen die ATEX-Markierungen, deren zugeordnete Objekte farblich hervorgehoben werden sollen.
Wählen Sie mit den Pfeiltasten der Auswahlbox Transparenz das Transparenzniveau für alle anderen Objekte. Die Veränderung erfolgt jeweils in 5 %-Schritten.
Ein Transparenzniveau von 100 % entspricht vollständiger Unsichtbarkeit.
Klicken Sie OK.
Die Farben der Objekte werden in der Zeichnung in Übereinstimmung mit den zugeordneten ATEX-Markierungen gesetzt und stellt für alle anderen Elemente das Transparenzniveau wie ausgewählt ein.

Steuersymbole in den EB Zeichnungseinstellungen

Nach der Festlegung der Sichtbarkeit werden in der Menüleiste von Visio im Reiter EB Zeichnungseinstellungen zusätzliche Steuersymbole angezeigt.

Steuersymbol	Kommando	Bedeutung
	Konfigurierte Sichtbarkeit aktualisieren	Aktualisiert die Anzeige entsprechend den Einstellungen im Dialog Sichtbarkeit konfigurieren.
	Konfigurierte Sichtbarkeit zurücksetzen	Die definierten Einstellungen werden in der aktuellen Anzeige zurückgesetzt. Die Einstellungen des Dialogs Sichtbarkeit konfigurieren werden nicht gelöscht. Die zusätzlichen Steuersymbole werden nicht mehr angezeigt.
	Konfigurierte Sichtbarkeit auswählen	Markiert alle Objekte im Blatt, für die ATEX-Markierungen sichtbar geschaltet wurden.
