1.3.1                   Die Bedeutung der Markierungspfeile dauerhaft anzeigen

Während der Zeichnungsbearbeitung von ELCAD/AUCOPLAN können Sie sich verschiedene Zustände von Grafikelementen und Objekten mit bunten Pfeilen markieren lassen, um auf den ersten Blick Zustandsinformationen zu sichtbar zu machen. Zustände werden durch verschiedene Symbole, Pfeile, Richtungen und Farben visualisiert.

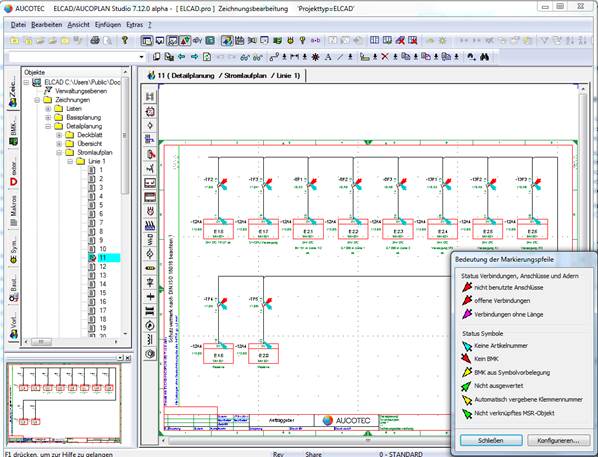

Neu ist mit der Version 7.12, dass Sie sich die aktivierten Prüfungen dauerhaft in einem Fenster "Bedeutung der Markierungspfeile” anzeigen lassen können. Das Fenster bleibt während der Zeichnungsbearbeitung aktiv. Sie können es frei auf dem Bildschirm positionieren und erlaubt Ihnen auf einen Blick, die Zustände zu überprüfen.

Die Funktion wird in der Toolbar über "Anzeige von Markierungspfeilen” aktiviert und deaktiviert. Ist das Fenster aktiv, so können Sie direkt aus dem Fenster die Konfiguration der Markierungspfeile bearbeiten. Nur die Markierungen aktivierter Prüfungen sowie deren Bedeutung werden im Fenster angezeigt, um die Übersicht zu verbessern.
