Erstellung eines neuen Mappings

Wie Sie ein neues Mapping konfigurieren

0. Klicken Sie im Dialog Import von Bildern im Bereich Mapping auswählen auf Neues Mapping.

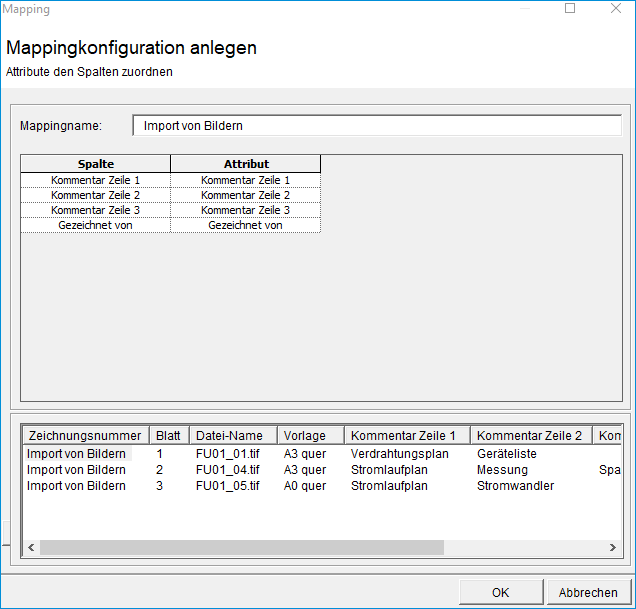

1. Der Dialog Mapping wird geöffnet.

2.

3. • Im Feld Mappingname können Sie eine Bezeichnung für Ihr Mapping festlegen.
   • Die Tabelle in der Mitte des Dialogfensters zeigt die Zuordnung zwischen den Spalten Ihrer Excel-Tabelle und den Attributen Ihres Blattes in Engineering Base an.
     Die für die Funktion des Assistenten erforderlichen Informationen zu Zeichnungsnummer, Blattkennzeichen, Datei-Name und Vorlage stehen dabei nicht zur Auswahl. Es werden Ihnen hier jedoch die zusätzlichen Spalten angezeigt, die Sie in die Attribute Ihres Blattes kopieren können.
   • Der Assistent nimmt eine vorläufige Zuordnung des Mappings vor, Sie können diese aber ändern oder vervollständigen.
   • Der untere Teil des Fensters stellt die Tabelle aus der vorher erstellten Excel-Datei dar.
4. Bestätigen Sie Ihre Einstellungen mit OK.

Wie Sie das Mapping zwischen Spalte und Attribut ändern

0. Klicken Sie im Dialogfenster Mapping in der Spalte Attribut auf den Eintrag, dessen Zuordnung Sie ändern möchten.
1. Ein Drop-down-Menü wird angezeigt, in dem sich die Attribute aus Engineering Base befinden.
2. Wählen Sie das Attribut aus, in das Sie die Information aus der Spalte kopieren möchten.
3. Bestätigen Sie mit OK.
