Klemmenplan Dokumentvorlage EVU

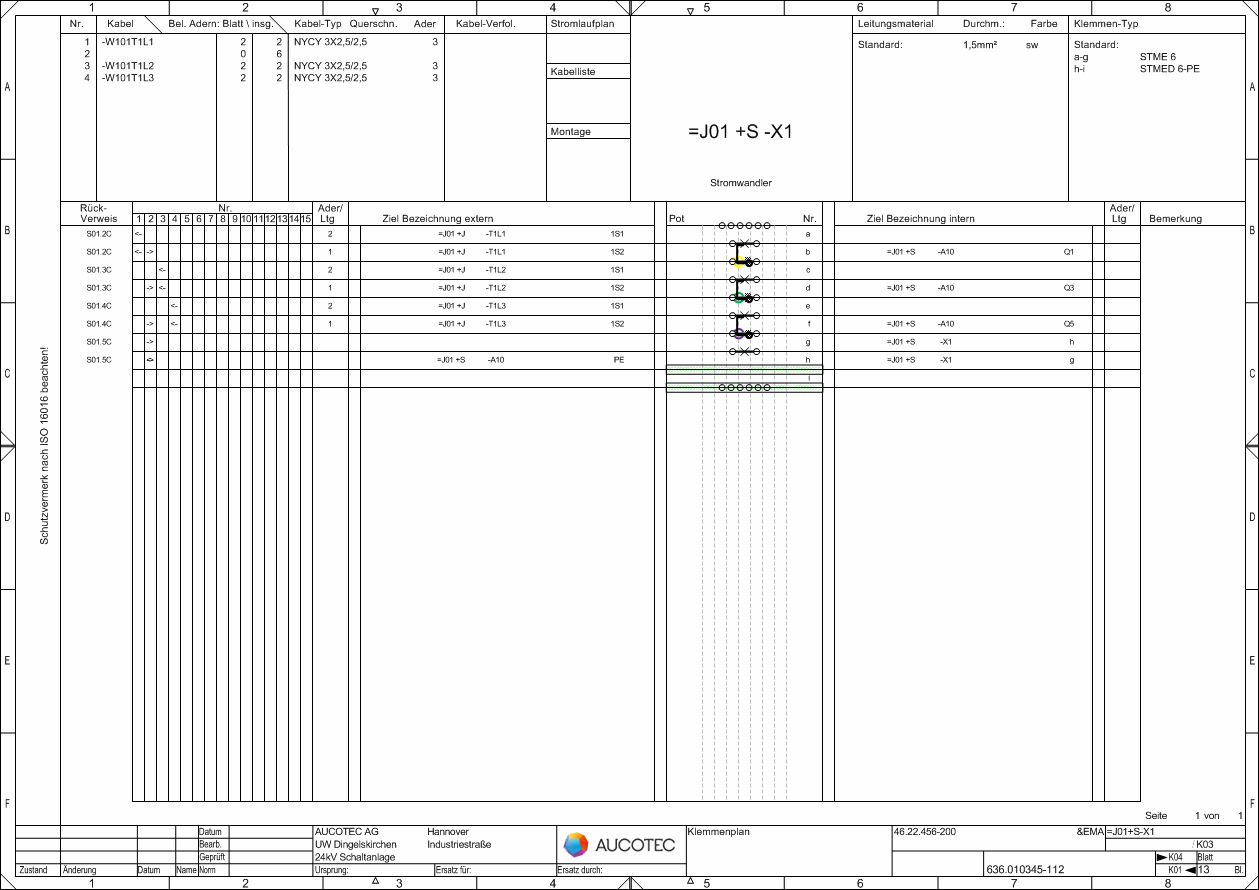

Der Klemmenplan EVU wird, wie jeder Klemmenplan, bei jedem Öffnen dynamisch erstellt. Der Klemmenplan zeigt somit den aktuellsten Stand des Projektes an.

Der Klemmenplan EVU ist in zwei Hauptbereiche unterteilt:

Informationen über die Anschlüsse zu und von der Klemme, Leitungsmaterial und Klemmentypen.
Den Klemmenaufbau mit Klemmennummer (wie BTM), einer Klemmenmatrix mit 15 Anschlüssen, internen und externen Slots der Klemme und den internen und externen Zielbezeichnungen.

Bereich Kabelinformationen:

Beispiel: Kabel Nummer 1 hat 3 Adern, davon sind 2 Adern belegt, beide in diesem Blatt.

Spalte	Bedeutung/Inhalt
Nr.	Bezieht sich auf die Nummer des Kabels in der Klemmenmatrix, Anzahl von 1 - 15 für jedes verwendete Kabel
Kabel	Kabelbezeichnung, wird über Betriebsmittelinformationen aus dem Katalog bezogen.
Belegte Adern pro Blatt	Anzahl der belegten Adern in diesem Klemmenplan.
Belegte Adern insg.	Anzahl der belegten Adern dieses Kabels in allen Klemmenanschlussplänen
Kabeltyp	Kabeltyp, wird über Betriebsmittelinformationen aus dem Katalog bezogen
Querschnitt	Querschnitt des Kabels, wird über Betriebsmittelinformationen aus dem Katalog bezogen
Ader	Maximale Aderanzahl des Kabels, wird über Betriebsmittelinformationen aus dem Katalog bezogen
Kabelverfolgung	Zeigt an, in welchem Klemmenplan dieses Kabel als nächstes erscheint (aufsteigend).

Bereich Leitungsmaterial und Klemmentyp:

Spalte	Bedeutung/Inhalt
Leitungsmaterial	Standard: Standardleitungsmaterial (Verdrahtungsmaterial) für die interne Verdrahtung des Klemmenblocks. Wird an der Klemmleiste ein Standardleitungsmaterial mit den drei Attributen Typ, Farbe und Querschnitt vorgegeben, wird dieses in der Leitungsmaterialtabelle angezeigt. Dies gilt auch für neue Drähte, die im Plan erzeugt werden. Pos: Leitungsmaterial (Verdrahtungsmaterial) für die interne oder externe Verdrahtung des Klemmenblocks. Die Positionsnummer des verwendeten Leitungsmaterials wird im Klemmenplan EVU in der Spalte Ader/Ltg (extern oder intern) angezeigt. Die Sortierung in der Leitungsmaterialtabelle erfolgt nach Drahttyp, Durchmesser und Farbe. Wenn Leitungsmaterialien intern oder extern verwendet werden, erfolgt keine Anzeige in der Kabelmatrix.
Durchmesser	Durchmesser des Leitungsmaterials
Farbe	Farbe des Leitungsmaterials
Klemmentyp	Standard: Gibt den Standardklemmentyp an. Ist an der Klemmleiste das Attribut Standardklemmentyp vordefiniert und ist in der Klemmenplanvorlage Terminal Summary Options=1 gesetzt, wird die vordefinierte Standardklemme angezeigt. Ist entweder das Attribut Standardklemmentyp leer oder ist in der Klemmenplanvorlage der Schalter Terminal Summary Options<>1, wird als Standardklemmentyp die Klemme eingetragen, die am meisten eingetragen wurde. 1 - xx: Klemmentyp auf Position 1 -xx Die Klemmentypen der Klemmleiste werden mit ihrer Position angezeigt.

Allgemeine Informationen zum Klemmenblock:

Spalte	Bedeutung/Inhalt
Stromlaufplan	Referenz zum entsprechenden Stromlaufplan
Kabelliste	Referenz zur entsprechenden Kabelliste
Montage	Montage Hinweise
=J01 +S -X1	Klemmenblock, für den der Klemmenplan erstellt wurde

Informationen zum Klemmenaufbau:

Spalte

Bedeutung/Inhalt

Rückverweis

Zeichnung, in der die Klemme dargestellt ist

Nr.

Kabelnummer, unter dieser Nummer sind weitere Informationen zum Kabel im Bereich Kabelinformation zu finden.

	<- bedeutet, dass die Ader mit der externen Seite der Klemme verbunden ist.
	-> bedeutet, dass die Ader mit der internen Seite der Klemme verbunden ist.

Im obigen Beispiel sind bei den Kabeln 1, 3 und 4 jeweils 2 Adern mit der externen Seite der Klemmen verbunden.

Ader/Ltg

Nummer der Ader (Leitung) für externe und interne Ziele

Positionsnummer des verwendeten Leitungsmaterials aus der Leitungsmaterialtabelle im Kopf des Klemmenplans, für externe und interne Ziele.

Ziel Bezeichnung extern/intern

Externes oder internes Ziel der Klemme

Bemerkung

Hier werden Bemerkungen zur Klemme eingetragen, bspw. können das die Ebenen bei Doppelstockklemmen sein.

Pot

Zugeordnetes Potenzial

dazwischen

Zubehörschächte

Nr.

Klemmennummer

Wird an der Klemme das Attribut Anschlussanordnung markiert, werden alle Anschlüsse der Klemme angezeigt, unabhängig davon, ob ein Eintrag unter Anschlussbezeichnung des Anschlusses erfolgt ist oder ob der Anschluss eine Belegung hat. Die Anschlüsse werden neben dem zugeordneten Potenzial (für externe Anschlüsse) und neben der Klemmennummer (für interne Anschlüsse) angezeigt. Bei Klemmen mit mehr als zwei Anschlüssen werden grafische Draht- und Einlegebrücken auf den zugehörigen Anschlüssen dargestellt.

Anschlüsse mit Anschlussposition = 0 sind von dieser Regelung ausgenommen.

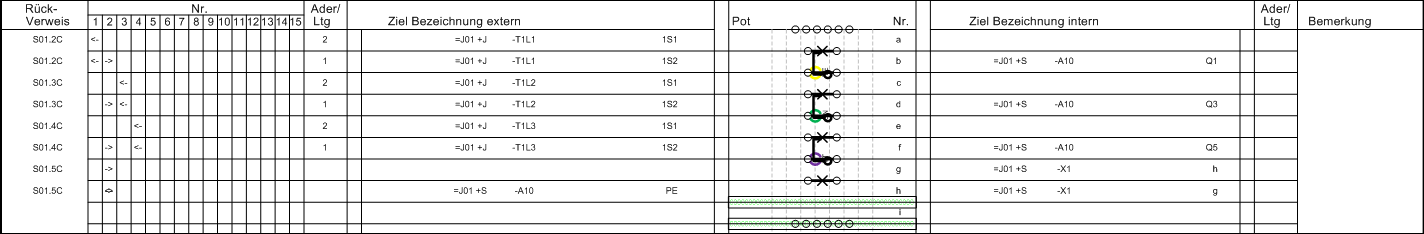

Der Klemmenaufbau mit gesetzter Anschlussanordnung bei Klemme a:

Brücken mit gesetztem booleschen Attribut Brücke im Klemmenplan unterdrücken werden nicht im Klemmenplan angezeigt.

Wie Sie im Klemmenplan einen Seitenumbruch erzwingen können

Wählen Sie im Navigationsbereich die Klemme, vor der ein Seitenumbruch eingefügt werden soll und klicken Sie im Kontextmenü auf Öffnen.
Markieren Sie im Ändern-Dialog das Kontrollkästchen des Attributs Seitenumbruch unter Spezifikationen.
Beim Erstellen des Klemmenplans wird vor der Klemme mit gesetztem Attribut Seitenumbruch ein Seitenumbruch durchgeführt.
