Zielbezeichnung mit Trennzeichen

Im Klemmenplan kann die Zielbezeichnung mit einem Trennzeichen, z. B. „:“ vor dem Anschluss und zwischen Kabel und Ader dargestellt werden. Dies ermöglicht die Darstellung Gerät:Anschluss und Kabel:Ader.

Ist das Ziel eine Klemme, wird im Klemmenplan Klemmleiste:Klemme angezeigt.

Der Zielbezeichner wird entsprechend der Blattzuordnung gekürzt.

Wie Sie das Trennzeichen „:“ in die Zielbezeichnung einfügen

  1. Markieren Sie die Klemmenplanvorlage, klicken Sie im Kontextmenü auf Assistenten auswählen, wählen Sie das Modul Klemmenplan - Konfiguration des Assistenten Klemmenplan und klicken Sie auf Start.

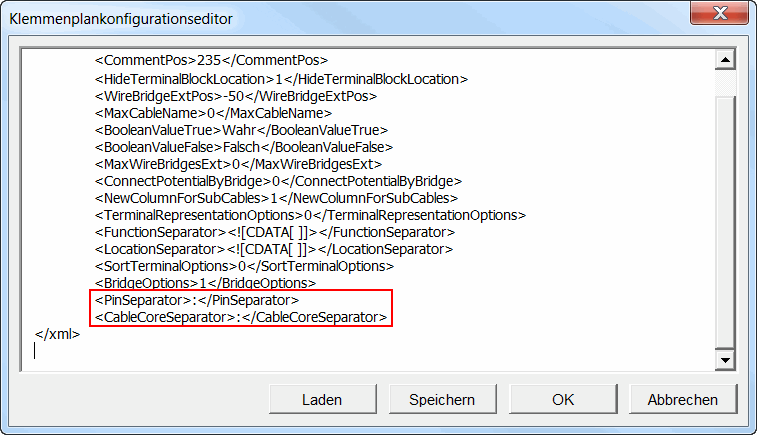

  2. Der Dialog Klemmenplankonfigurationseditor wird geöffnet.

  4. Fügen Sie die beiden nachfolgend aufgeführten Schalter in die Konfigurationsdatei ein:
    • <PinSeparator>:</PinSeparator> für das Trennzeichen „:“ zwischen Gerät und Anschluss.
    • <CableCoreSeparator>:</CableCoreSeparator> für das Trennzeichen „:“ zwischen Kabel und Ader.
  6. Beenden Sie den Klemmenkonfigurationseditor mit OK.
  7. Markieren Sie die Klemmenplanvorlage erneut, klicken Sie im Kontextmenü auf Assistenten auswählen, wählen Sie das Modul Klemmenplan - Vorlage öffnen des Assistenten Klemmenplan und klicken Sie auf Start.
  8. Ziehen Sie die nachfolgend aufgeführten Attribute auf die gewünschte Stelle im Klemmenplan und schließen Sie die geöffnete Klemmenplanvorlage.
    • ExtCableCoreDestination - Gerät und Anschluss bei externem Ziele
    • ExtCableCore – Kabel und Ader bei externem Ziel
    • IntCableCoreDestination - Gerät und Anschluss bei internem Ziele
    • IntCableCore – Kabel und Ader bei internem Ziel
