Unterdrückung von Leerzeichen bei der Anzeige der externen und internen Ziele

Im Klemmenplan sind die Ebenen der externen und internen Ziele der zugehörigen Baueinheiten (ExtUnit, IntUnit) und Funktionen (FunctionE, FunctionI) durch Leerzeichen getrennt aufgeführt. Die Ausgabe des Leerzeichens als Trennzeichen kann unterdrückt werden.

Sie haben folgende Möglichkeiten, die Leerzeichen zu unterdrücken:

Ändern im grafischen Editor der Klemmenplanvorlage

  1. Markieren Sie die Klemmenplanvorlage, klicken Sie im Kontextmenü auf Assistenten auswählen, wählen Sie das Modul Klemmenplan - Vorlage öffnen des Assistenten Klemmenplan und klicken Sie auf Start.

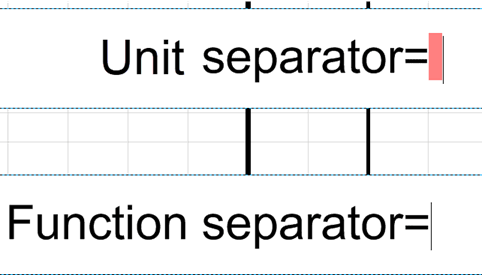

  2. Entfernen Sie in der Klemmenplanvorlage an den beiden Attributen Unit separator und Function separator die Leerzeichen nach dem =.

Falls in der Standardkonfiguration die Attribute Unit Separator und Function Separator nicht in der Klemmenplanvorlage aufgeführt sind, können Sie dies im Konfigurationseditor der Klemmenplanvorlage anpassen.

Ändern im Konfigurationseditor der Klemmenplanvorlage

  1. Markieren Sie die Klemmenplanvorlage, klicken Sie im Kontextmenü auf Assistenten auswählen, wählen Sie das Modul Klemmenplan - Konfiguration des Assistenten Klemmenplan und klicken Sie auf Start.
  2. Fügen Sie die beiden folgenden Befehle in die XML-Konfiguration der Klemmenplanvorlage ein:
    • <UnitSeparator></UnitSeparator>
    • <FunctionSeparator></FunctionSeparator>

Wenn Sie wieder Leerzeichen als Trennzeichen verwenden möchten, verwenden Sie dazu die nachfolgenden Befehle.
Alternativ dazu können Sie im grafischen Editor wieder Leerzeichen nach den = einfügen.
