Sortierung von Klemmen

Für die Anzeige der Klemmen im Klemmenplan wird bisher primär über die Klemmensegmente und sekundär über die Klemmennummern sortiert. Über den Schalter SortTerminalOptions in der Klemmenplan-Konfiguration kann die Sortierung über Klemmensegmente abgeschaltet werden.

Wie Sie die Sortierung von Klemmen im Klemmenplan ändern

  1. Wählen Sie im Navigationsbereich im Vorlagen-Ordner die Klemmenplanvorlage.
  2. Klicken Sie im Kontextmenü auf Assistenten auswählen, wählen Sie das Modul Klemmenplan - Konfiguration des Assistenten Klemmenplan und klicken Sie auf Start.

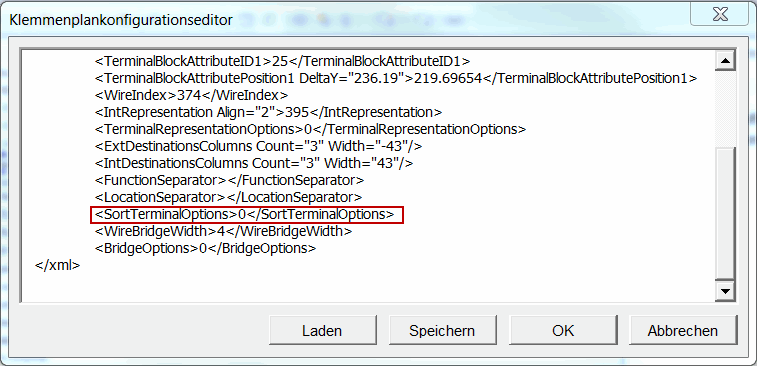

  3. Der Dialog Klemmenplankonfigurationseditor wird geöffnet.

  5. Ändern Sie den Wert des Schalters <SortTerminalOptions> in Abhängigkeit von der gewünschten Sortierung.
    • <SortTerminalOptions>0</SortTerminalOptions>: Die Sortierung erfolgt über die Position der Klemmensegmente und dann über die Klemmennummer (Default).
    • <SortTerminalOptions>1</SortTerminalOptions>: Die Sortierung erfolgt nur noch über die Klemmennummer.
