Shapes mit verteilt dargestellten Querverweisen
Beispiel Relais:

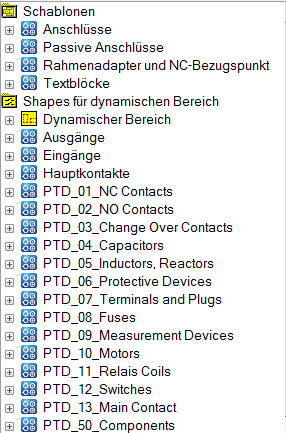

Für die unterschiedlichen Geräte stehen innerhalb der Shape-Bearbeitung unterschiedliche Schablonen zur Verfügung, die für die Betriebsmittelplan-Shapes vorbereitet sind.
Die Spule wird entweder frei gezeichnet oder über die Toolbox in die Grafik kopiert, die Anschlussbezeichnungen werden neu erzeugt:
Schaltelemente platzieren:
Zuerst wird ein dynamischer Bereich erzeugt:
Danach werden die Schaltelemente in den dynamischen Bereich gezogen:
Die Breite der Shapes für den dynamischen Bereich muss mit der Anzahl der darstellbaren Untergeräte und damit auch dem Querverweisstreifen korrespondieren.
