Nicht verteilt dargestellte Shapes

Empfehlung: ein bestehendes Betriebsmittelplan-Shape wird kopiert. Danach wird die Grafik geändert und eine neue Benennung vergeben.

Es ist zu beachten, dass die Höhe des Grafik-Shapes und auch der Verweiszeile immer ein Vielfaches des 4 mm Rasters beträgt! Wird dies nicht beachtet, kann es zu fehlerhaften Ausgaben des Betriebsmittelplans kommen.

Ferner ist zu beachten, dass das Grafik-Shape und auch der Querverweisstreifen vom Shape-Typ Betriebsmittelplansein müssen.

Der Shape-Aufbau findet in Visio statt. Es gelten die Regeln wie bei der Standard-Shape-Bearbeitung.

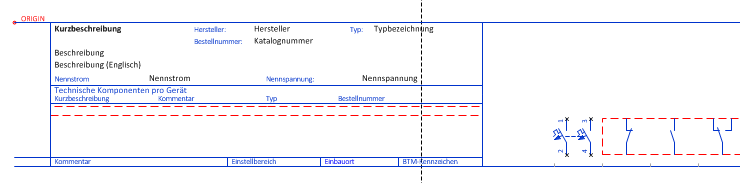

Hier stehen die folgenden Textblöcke und Anschlüsse zur Verfügung:

Die Grafik wird aufbereitet und die benötigten Textblöcke werden platziert.

Beim Verlassen von Visio wird das Shape gespeichert (Abfrage).

Bei den von AUCOTEC ausgelieferten Betriebsmittelliste-Master-Shapes sind schon alle im EVU-Modul üblichen Textblöcke eingetragen. In der Regel müssen hier allenfalls die technischen Spezifikationen am Ende der Daten zum Hauptgerät gemäß dem Gerätetyp ausgetauscht werden.
