Regelbasiertes Design
Mit dem regelbasierten Design ist es möglich, Regeln für das Arbeiten in R&I-Diagrammen und Logik- und Funktionsplänen festzulegen.
Sie können für Kombinationen von Elementen Regeln definieren, die bei der Bearbeitung der Blätter berücksichtigt werden müssen. Für die einzelnen Regeln können Sie einen Schweregrad festlegen, der bei einer Regelverletzung gelten soll. Diese Konflikte werden mit einer Beschreibung des Konflikts in eine Konfliktliste eingetragen, die auf dem Blatt angezeigt werden kann. Bei einem Fehler wird im geöffneten Blatt der Konflikt grafisch mit einem Warndreieck markiert.
Zwischen der Konfliktliste und den betroffenen Objekten im geöffneten Blatt kann navigiert werden.
In den Regeln können Sie folgende Aktionen festlegen:
- Konsistenzprüfung
Vergleich von Attributwerten von
- Rohrleitungen und Objekten einer Elementgruppe oder
- Elementen von zwei Elementgruppen.
So kann z. B. überprüft werden, ob in einer Rohrleitung der Attributwert des Attributs Nennweite, mit dem der Ventile übereinstimmt, die als Inline-Geräte in der Rohrleitung platziert werden. Ist dies nicht der Fall, wird im Blatt und in der Konfliktliste ein Konflikt angezeigt.
- Übertragung von Attributwerten von einem Element zum anderen, wenn definierte Bedingungen erfüllt sind. Damit ist es möglich, z. B. die Rohrklasse einer Rohrleitung an alle Inline-Geräte zu übertragen.
Das Kopieren von Attributwerten ist nicht an Bedingungen eines anderen Attributes koppelbar.
Voraussetzung
- Die Funktionalität des Assistenten ist nur bei Blättern der folgenden Intelligenten Diagrammtypen verfügbar:
- R&I-Diagramm
- Logik- und Funktionsplan.
Wie Sie das regelbasierte Design für ein Projekt aktivieren
- Wählen Sie im Navigationsbereich das Projekt und klicken Sie im Kontextmenü auf Eigenschaften.
- Erweitern Sie im Dialog Eigenschaften den Ordner Engineering und klicken Sie auf Regelbasiertes Design.
- Markieren Sie die Option Regelbasiertes Design aktivieren.
- Klicken Sie auf die Schaltfläche Konfiguration, um die Vorgaben für das regelbasierte Design nach Ihren Anforderungen zu bearbeiten.
- Nehmen Sie die gewünschten Änderungen in der Konfiguration vor und klicken Sie OK, um die Einstellungen zu speichern.
Konfiguration

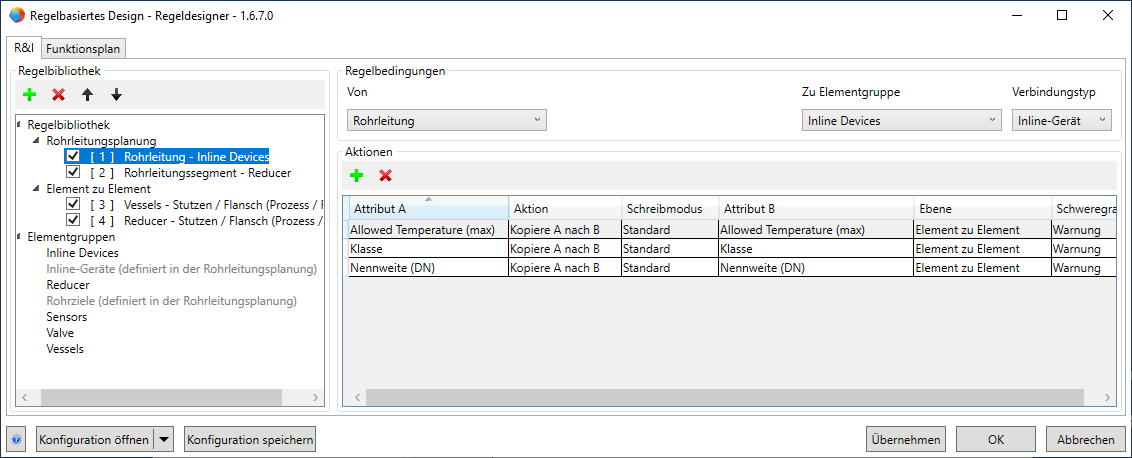

Im Dialog Regelbasiertes Design - Regeldesigner können Sie Regeln festlegen, die für bestimmte Elemente oder Elementgruppen gültig sein sollen.
Im Dialog können Einstellungen für R&I-Diagramme und für Logik- und Funktionspläne vorgenommen werden.
- R&I: Festlegung von Elementgruppen und von Regeln für die Planung in R&I-Diagrammen.
Definition von Aktionen, die durchgeführt werden sollen, wenn die festgelegten Bedingungen für zwei verbundene Elemente erfüllt sind. Für die Rohrleitungsplanung kann festgelegt werden, welche Aktionen für die verschiedenen Inline-Geräte einer Rohrleitung ausgeführt werden sollen.
- Funktionsplan: Für Logik- und Funktionspläne können Aktionen festgelegt werden, die durchgeführt werden sollen, wenn die festgelegten Bedingungen für zwei verbundene Elemente erfüllt sind.
Im Expert Guide finden Sie detailliertere Informationen zum Thema Die Registerkarte Funktionsplan.
