Ersetzungsoptionen

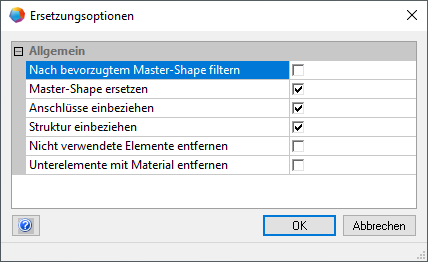

Dialog Ersetzungsoptionen erlaubt es Ihnen, Optionen für das Ersetzen eines Objektes festzulegen, wie z. B. ein Gerät, Kabel oder Massenstrom. Aktivieren Sie die zugehörigen Kontrollkästchen, um Einstellungen für die Suche nach einem passenden Austauschobjekt und das anschließende Ersetzen vorzunehmen.

Optionen	Einstellungen
Nach bevorzugtem Master-Shape filtern	Die Liste der potenziellen Austauschobjekte enthält nur Objekte, die die gleichen bevorzugten Master-Shapes wie das zu ersetzende Objekt besitzen.
Master-Shape ersetzen	Beim Ersetzen des Objekts wird das bevorzugte Master-Shape vom Austausch- an das Zielobjekt übernommen.
Anschlüsse einbeziehen	Anschlussdaten werden beim Ersetzen an das Zielobjekt übernommen. Diese Option ist nur in Kombination mit Struktur einbeziehen aktivierbar.
Struktur einbeziehen	In diesem Fall muss die Struktur des Austauschobjektes gleich groß oder größer als die Struktur des zu ersetzenden Objekts sein. Attribute werden an das Zielobjekt übernommen und fehlende Strukturen angelegt.
Nicht verwendete Elemente entfernen	Bei dieser Einstellung werden die Strukturen bzw. Komponenten vom Austauschobjekt geliefert, das auch eine kleinere Struktur besitzen kann. Komponenten des Ersetzungsobjekts, die nicht verdrahtet sind, keine grafische Darstellung besitzen und im Katalog-Element nicht vorhanden sind, werden beim Ersetzen nicht ans Ziel übernommen oder im Projekt gelöscht. Dagegen bleiben Unterelemente, die eine Materialnummer besitzen, erhalten.
Unterelemente mit Material entfernen	Aktivieren Sie diese Option, damit auch Unterelemente, die eine Materialnummer besitzen, entfernt werden können. Die Option Unterelemente mit Material entfernen kann nur in Kombination mit der Option Nicht verwendete Elemente entfernen aktiviert werden. Wird die Option Nicht verwendete Elemente entfernen deaktiviert, wird auch die Option Unterelemente mit Material entfernen deaktiviert.

Klicken Sie abschließend auf OK, um die Einstellungen zu aktivieren.

Die obigen Optionen können nicht nur im Dialog Ersetzungsoptionen, sondern auch unter VBA gesetzt werden. Unter VBA ist es darüber hinaus möglich, durch die Option By Position zu erreichen, dass beim Finden gleichartiger Objekte (gleiche CIDs, z. B. Geräte) in einer Ebene der Typ NICHT überprüft wird. Nur die Position wird beachtet. Somit kann z. B. ein Motor durch eine Sicherung ersetzt werden, soweit die Position gleich ist und die Unterstruktur kompatibel ist.

Neben dem Filter über die bevorzugten Master-Shapes beeinflussen auch die übrigen Optionen die Auswahl der angebotenen Austauschobjekte. Sollen Anschlüsse und Strukturen einbezogen werden, enthält die Auswahl nur gleich große und größere Objekte. Will man nicht verwendete Elemente entfernen, werden konsequenterweise auch Objekte mit kleineren Strukturen angeboten.
