Netztrenner-Einstellungen

Für die Generierung oder Reduktion von Netztrenner-Shapes können grafische Einstellungen vorgenommen werden. Damit kann man die Optik von generierten und durch Platzieren von Netztrenner-Mastershapes erzeugten Netztrenner-Shapes angleichen.

Wie Sie die Netztrenner-Einstellungen ändern

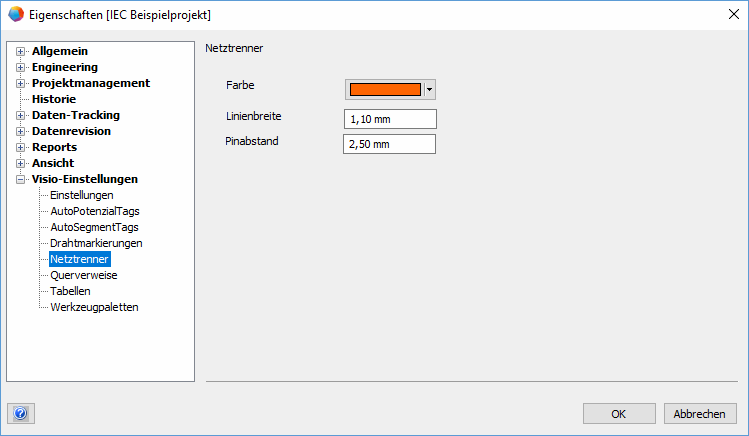

  1. Erweitern Sie im Dialog Eigenschaften des Projekts den Knoten Visio-Einstellungen/Netztrenner.

  3. Wählen Sie in der Farbauswahl eine Farbe für die Linienzüge der zu generierenden Netztrennergrafik.
  4. Legen Sie im Feld Linienbreite einen Breitenwert nebst Maßeinheit für die resultierenden Linienzüge fest.
  5. Im Feld Pinabstand wird ein logisches Raster inklusive Maßeinheit festgelegt, das unabhängig zum aktuell aktivierten Bearbeitungsraster bei der Erzeugung der Linienzüge zwischen den selektierten Anschlüssen genutzt wird. Die Abschrägung bzw. Länge der Netztrennerarme wird unter Berücksichtigung dieser Netztrenner-Größe ermittelt.
  6. Klicken Sie OK, um die Einstellungen zu speichern.
