Gesteckte Steckverbinder

Durch das Attribut Steckbar bei Steckverbindern ist es möglich, gesteckte Verbindungen in der Grafik darzustellen. Die gemachten Angaben gelten für die einpolige Darstellung.

Nachfolgend wird an mehreren Beispielen erläutert, wie die Darstellung der „gesteckten“ Anschlüsse in Engineering Base erfolgt.

Graphische Darstellung im Blatt	Erläuterungen
Die Buchse 1 und der Stecker 2 sind als steckbar definiert.
	Werden Stecker und Buchse im Blatt ineinander gesteckt, ist die Darstellung wie nebenstehend.

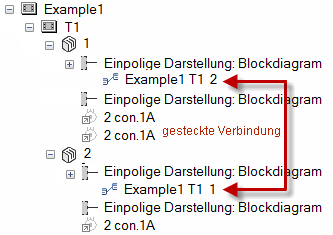

	Im Navigationsbereich wird die gesteckte Verbindung ebenfalls angezeigt. verweist auf den eingesteckten Stecker 2 verweist auf die Buchse 1 der gesteckten Verbindung
Die Buchse 1 ist als steckbar, der Stecker 4 ist als nicht steckbar definiert.
	Wird der Stecker 4 in die Buchse 1 gesteckt, ist die Verbindung nicht gültig. Im Navigationsbereich wird ebenfalls keine Verbindung angezeigt.
Die Buchse 1 und die Stecker 2 und 3 sind als steckbar definiert.
	Die Buchse 1 ist zweimal im Blatt dargestellt. Es liegt bereits eine gesteckte Verbindung von Buchse 1 und Stecker 2. Wird nun der Stecker 3 in die Buchse 1 gesteckt, ist die Verbindung nicht gültig.
	Wird im obigen Beispiel die gesteckte Verbindung zwischen Buchse 1 und Stecker 2 gelöst, wird aus der bisher ungültigen Verbindung Buchse 1 und Stecker 3 eine gültige.
Die Buchse 1 und der Stecker 2 sind als steckbar definiert.
	Die Buchse 1 befindet sich in einem bestehenden Netz. Wird der Stecker 2 mit dem bestehenden Netz verbunden, erscheint die Verbindung in rot. Dies soll ein Hinweis darauf sein, dass diese Verbindung überprüft werden muss.
Die Buchse 1 und der Stecker 2 sind als steckbar definiert.
	Beide Symbole sind zweimal im Blatt dargestellt. In der ersten Darstellung besteht zwischen den beiden eine gesteckte Verbindung. Wird in der zweiten Darstellung (es besteht schon eine gesteckte Verbindung) eine Verbindung über beide Symbole gezogen, erscheint die Darstellung wie nebenstehend.
