Klemmleiste

Eine Klemmleiste ist eine aus Klemmen bestehende Baugruppe. Klemmen sollten in Klemmleisten eingebettet sein. Klemmensegmente können genutzt werden, um Mehrstockklemmen darzustellen.

Klemmleiste mit 6 Klemmen (eine Ebene)

Klemmleiste mit 5 Segmenten (1 - 5) und drei Ebenen (a, b, c)

Wie Sie eine Klemmleiste erstellen

  1. Wählen Sie im Navigationsbereich den Ordner Betriebsmittel, eine Baueinheit oder ein Gerät aus.
  2. Wählen Sie im Kontextmenü Neu und klicken Sie dann auf Klemmleiste.

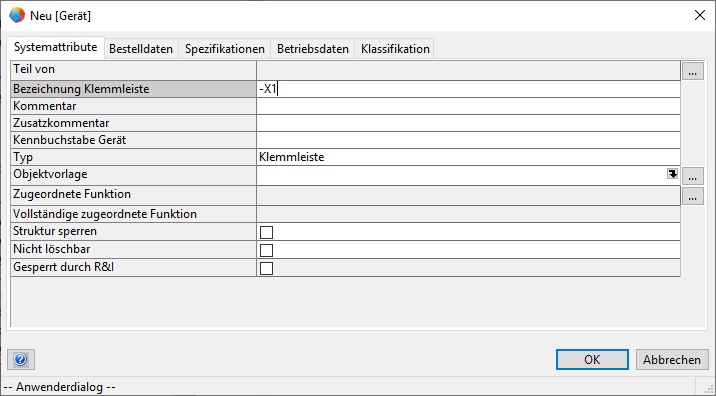

  4. Vervollständigen Sie im angezeigten Dialog die Informationen nach Bedarf und klicken Sie auf OK.
  5. Die Klemmleiste wird in der Datenbank erzeugt.

Wie Sie ein Klemmensegment erstellen

  1. Wählen Sie die Klemmleiste im Navigationsbereich.
  2. Wählen Sie im Kontextmenü Neu und klicken Sie dann auf Klemmensegment.
  3. Vervollständigen Sie im angezeigten Dialog die Informationen nach Bedarf und klicken Sie auf OK.
  4. Das Klemmensegment wird in der Datenbank erzeugt.

  5. Wiederholen Sie dieses Vorgehen für alle benötigten Klemmensegmente.



Wenn Sie in Zeichnungen denselben Klemmenanschluss mehrfach darstellen wollen, dann darf die zugehörige Shape-Eigenschaft Verknüpfe Shape automatisch nicht gesetzt sein.



Für die Erzeugung einer typischen Klemmleiste können Sie den Klemmleistenassistenten verwenden.
