Arbeitsblatt mit Drähten öffnen

Das Drähte-Arbeitsblatt ermöglicht es Ihnen,

  • Drahtinformationen (z. B. den Kommentar) zu bearbeiten,
  • die Drahtinformationen zu drucken,
  • die Informationen als .xls- und .csv-Dateien zu exportieren.

Startobjekte

  • Betriebsmittel-Ordner
  • Baueinheit
  • Gerät

Wie Sie das Drähte-Arbeitsblatt öffnen

  1. Wählen Sie im Navigationsbereich das gewünschte Startobjekt und klicken Sie im Kontextmenü auf Arbeitsblatt öffnen/Drähte.

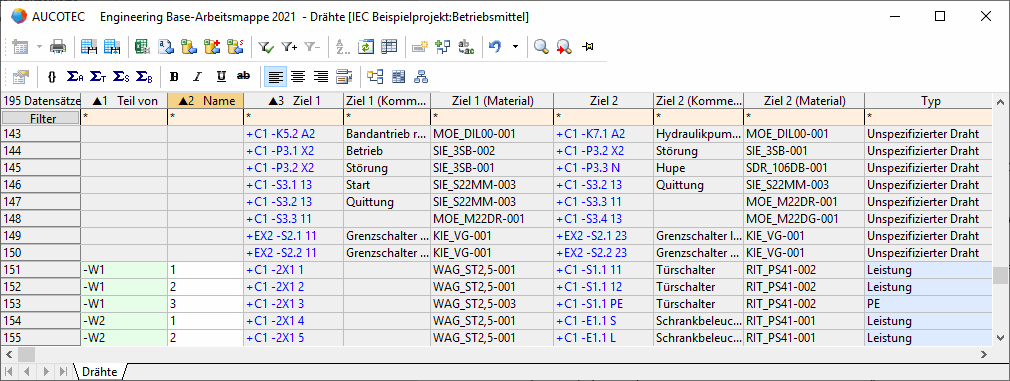

  2. Das Drähte-Arbeitsblatt mit allen im ausgewählten Objekt enthaltenen Drähten wird geöffnet.

  4. Das Drähte-Arbeitsblatt zeigt die Verdrahtung in alphanumerischer Reihenfolge der Ziele. Die Verdrahtungsreihenfolge kann durch die Anwendung des Attributs Verdrahtungsreihenfolge für Zielgeräte geändert werden. Das Attribut muss über Dialog definieren hinzugefügt werden und einen numerischen Wert haben. Dadurch wird die neue Reihenfolge im Drähte-Arbeitsblatt festgelegt.
