Geräteverdrahtungsplan

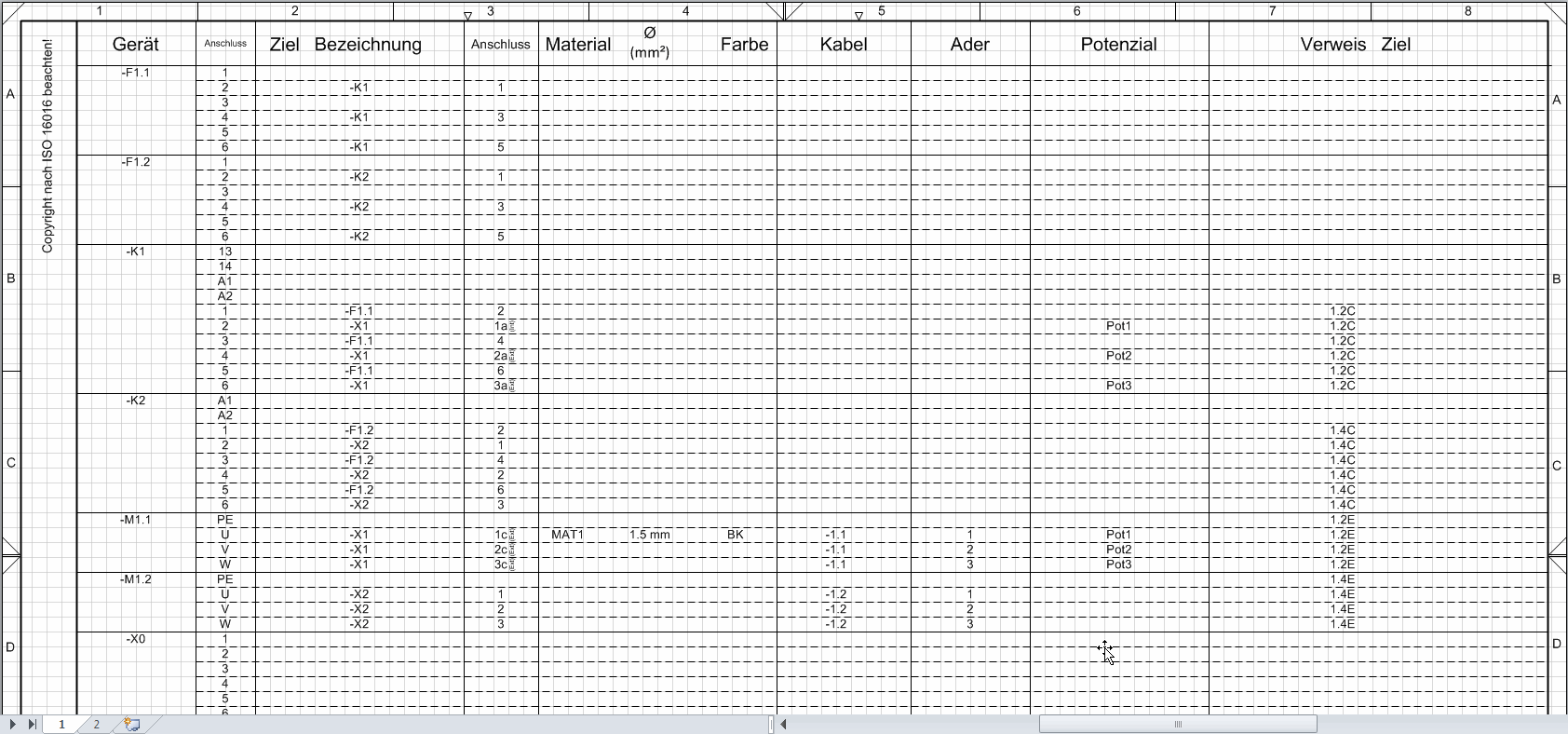

Mit dem Geräteverdrahtungsplan wird ein Report erstellt, in dem für jedes Gerät im Betriebsmittel-Ordner alle Anschlüsse ausgewertet werden. Klemmen/Klemmleisten und Kabel werden hier nur als Ziele aufgenommen.

Für jeden Anschluss eines Geräts werden, wenn vorhanden, die folgenden Informationen ergänzt:

  • Anschlussbezeichnung
  • Vollständige Zielbezeichnung incl. Anschluss (hier gelten die gleichen Kürzungsregeln wie im Stromlaufplan). Ist das Ziel zum Geräteanschluss eine Klemme, wird beim Anschluss eingetragen, ob die Verbindung auf der internen oder externen Seite im Klemmenplan eingetragen ist.
  • Leitungsmaterial (Material, Querschnitt und Farbe)
  • Ader (Kabelbezeichnung und Adernummer)
  • Potenzial
  • Rückverweis auf die Darstellung im Plan.

Die Vorlage des Geräteverdrahtungsplans ist im Power Content enthalten.

Der Report kann auf folgenden Startobjekten gestartet werden:

  • Betriebsmittel-Ordner
  • Baueinheit
  • Ordner
  • Gerät

Wie Sie einen Geräteverdrahtungsplan über „Neuer Report“ erstellen

  1. Wählen Sie im Navigationsbereich ein Startobjekt aus.
  2. Klicken Sie im Kontextmenü auf Neuer Report/Geräteverdrahtungsplan.
  3. Das Blatt wird erzeugt und der Dialog NEU [Blatt] wird geöffnet.
  4. Vervollständigen Sie die Informationen und klicken Sie dann auf OK.

  5. Wurde im Datenbank-Explorer unter Dokumente eine Unterstruktur (bspw.=E01/EMA) erstellt, kann der Geräteverdrahtungsplan über die Auswahl Teil von unter dieser Struktur gespeichert werden.

  7. Der Geräteverdrahtungsplan wird erstellt und im Dokumente-Ordner abgelegt.
