Eindeutige Potenzial-Querverweise (Port-Link)

Die Verlinkung über Port-Link ist ausschließlich für das Mobilitiy-Umfeld vorgesehen, da hier eindeutige 1:1 Beziehungen von Potenzialen benötigt werden.

Die Shapes für Querverweis-Quellen und Querverweis-Ziele zeigen die Querverweis-Informationen von Quelle und Ziel an.
Soll die Zuordnung zwischen Quelle und Ziel eineindeutig sein, d. h. soll es zu jeder Quelle genau ein Ziel geben, ist dies in Engineering Base innerhalb von Projekten oder projektübergreifend realisierbar.

Wie Sie einen eineindeutigen Potenzial-Querverweis mit Port-Link erstellen

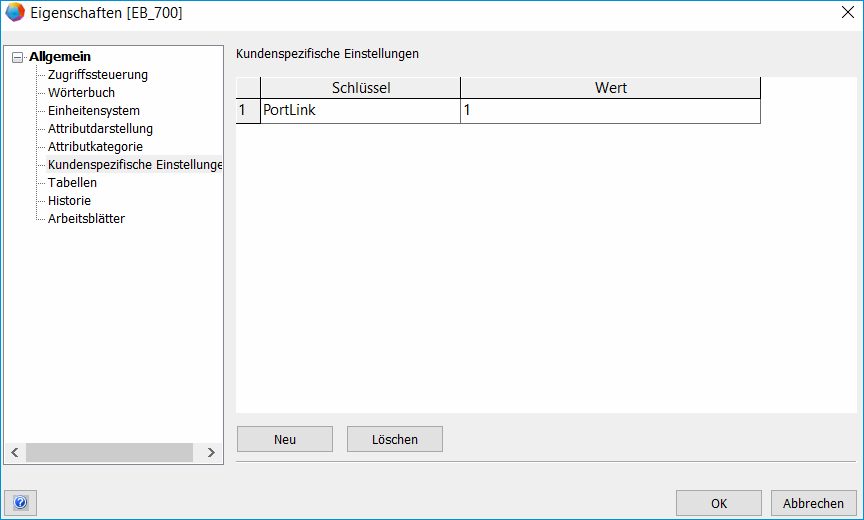

  1. Tragen Sie in den Datenbankeigenschaften, unter Kundenspezifische Einstellungen den Schlüssel PortLink mit dem Wert 1 ein.
  3. Öffnen Sie die Blätter in Visio, in denen Sie den Potenzial-Querverweis erstellen wollen.
  4. Markieren Sie in den Blättern Shapes als Potenzial-Quelle und Potenzial-Ziel.

  5. Es können auch zwei Quellen markiert werden, Engineering Base wandelt automatisch eine Quelle in ein Ziel um.

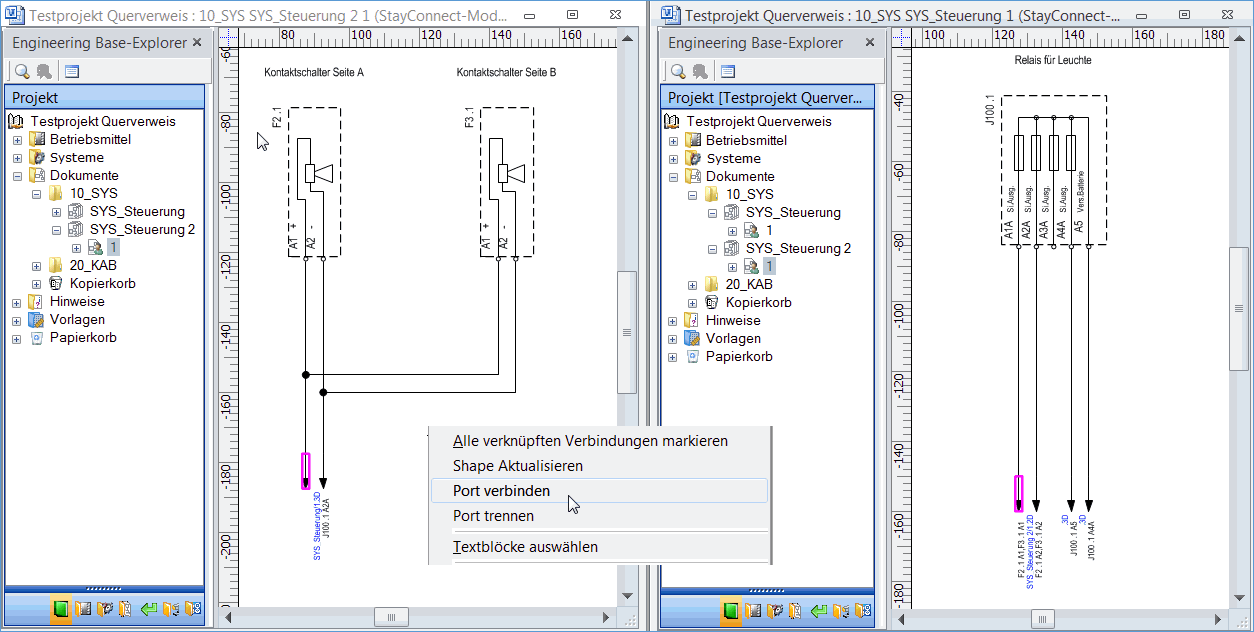

  7. Öffnen Sie das Kontextmenü und wählen Sie Port verbinden.
  8. Quelle und Ziel sind nun mit einem Querverweis, der aus einem 64 Bit GUID (Globally Unique Identifier) und dem Potenzialnamen generiert wird, gekennzeichnet.

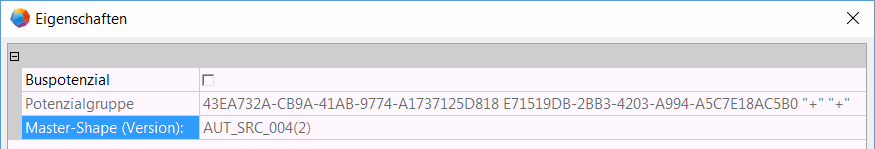

  9. Der Querverweis kann über die Eigenschaften des Shapes in der Grafik angezeigt werden. Im Feld Potenzialgruppe wird der Querverweis angezeigt.

  11. In Visio kann die mit Querverweis verbundene Quelle / Ziel über den Punkt Navigieren über Querverweis im Kontextmenü angezeigt werden. Alternativ können Sie auch mit einem Doppelklick zwischen der mit Querverweis verbundenen Quelle / Ziel navigieren.

  12. Ist ein eineindeutiger Querverweis nicht möglich (z. B. eine Quelle und zwei Ziele), wird eine Meldung angezeigt.

  13. Um sicherzustellen, dass der Potenzialassistent aufgerufen wird, wenn die beiden zu verknüpfenden Ports kein oder nicht dasselbe Potenzial haben, tragen Sie bei Datenbank-Eigenschaften, unter Kundenspezifischen Einstellungen den Schlüssel LinkPortsWithSignalAssistent mit dem Wert EBCableSignalManagement.Wizard.Run2 ein.
