Projektübergreifende Port-Verknüpfungen

Die Verlinkung über Port-Link ist ausschließlich für das Mobilitiy-Umfeld vorgesehen.

Engineering Base unterstützt projektübergreifende Querverweise zwischen Quell- und Zielports in verschiedenen Projekten. Diese Funktion dient dazu, vorhandenes Wissen über Konnektivität schon in eine Phase einzubringen, bevor die entsprechenden Projekte verschmolzen werden. Voraussetzung für ein Wirksamwerden dieser Funktionalität ist, dass der Schlüssel PortLink im Dialog Eigenschaften der zugehörigen Datenbank auf 2 gesetzt wird.

Bei dieser projektübergreifenden Funktionalität müssen analog dieselben Schritte ausgeführt werden, die innerhalb eines Projektes erforderlich sind: Die Auswahl von Ports aus verschiedenen Projekten, die einem gemeinsamen Ordner angehören. Wenn die Netzwerke, welche den Ports zugeordnet sind, zu verschiedenen Potenzialen gehören (was normalerweise der Fall ist), dann entscheidet der Anwendende in einem Dialog, welcher Potenzialname übernommen werden soll. Die Netzwerke auf beiden Seiten werden dann mit diesem Potenzial assoziiert. Bei diesem Verfahren werden die ursprünglichen Potenzialnamen an beiden Ports abgelegt.

Wie Sie projektübergreifende Port-Verknüpfungen ermöglichen

  1. Klicken Sie im Navigationsbereich das Symbol Datenbank.
  2. Selektieren Sie den Datenbank-Stammordner.
  3. Klicken sie im Kontextmenü auf Eigenschaften.
  4. Der Dialog Eigenschaften für die Datenbank wird geöffnet.
  5. Klicken Sie im Verzeichnisbaum Kundenspezifische Einstellungen.
  6. Tragen Sie unterhalb von Kundenspezifische Einstellungen in das Feld Schlüssel den Schlüssel PortLink ein, falls dieser noch nicht existiert.
  7. Tragen Sie in das Feld Wert den Wert 2 ein.
  8. Klicken Sie OK.
  9. Dies erlaubt Ihnen jetzt Ports, die zu verschiedenen Projekten gehören zu verknüpfen.

Wie Sie eine projektübergreifende Port-Verknüpfung erzeugen

  1. Öffnen Sie die Blätter in Visio, die sie durch projektübergreifende Port-Verknüpfungen verbinden wollen.
  2. Klicken Sie auf den Blättern die Quelle- und Zielsymbole, die Sie verknüpfen wollen.

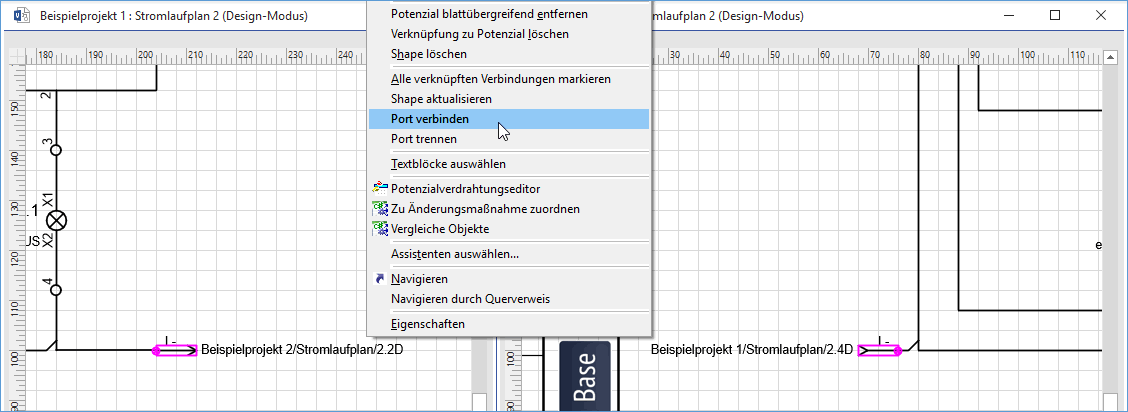

  4. Klicken Sie im Kontextmenü Port verbinden.
  5. Der Dialog Potenzial auswählen wird geöffnet, wenn sowohl auf der Quell- und Zielseite Potenzial zugeordnet wurden.
  6. Selektieren Sie den Potenzialnamen, der für das verbundene Potenzial verwendet werden soll und klicken Sie OK.
  7. Die neuen Querverweise werden an die zugehörigen Positionen an den Quell- und Zielsymbolen geschrieben. Beide Ports werden mit einer Potenzialgruppe assoziiert, mit dem Effekt, dass die beiden Ports auch dann in eindeutiger Weise aufeinander zeigen, wenn weitere Ports mit dem Potenzial verbunden sind. In den Eigenschaften des Shapes (Kontextmenü) wird die GUID (Globally Unique Identifier) des Querverweises im Feld Potenzialgruppe angezeigt. Die GUID setzt sich aus den individuellen Identifikationen der beiden Ports und ihren Potenzialnamen zusammen.
