Mehrfache Verknüpfungen

Wie Sie mehrere Objekte mit Shapes verknüpfen

0. Öffnen Sie das Blatt in Visio.
1. Wählen Sie die Shapes aus (drücken Sie Strg-Taste, um Shapes aus der Auswahl zu entfernen oder hinzuzufügen).
2. Erweitern Sie Engineering-Base-Explorer den Ordner Betriebsmittel.
3. Wählen Sie die Objekte aus (drücken Sie Strg- oder Umschalt-Taste, um Geräte aus der Auswahl zu entfernen oder hinzuzufügen).

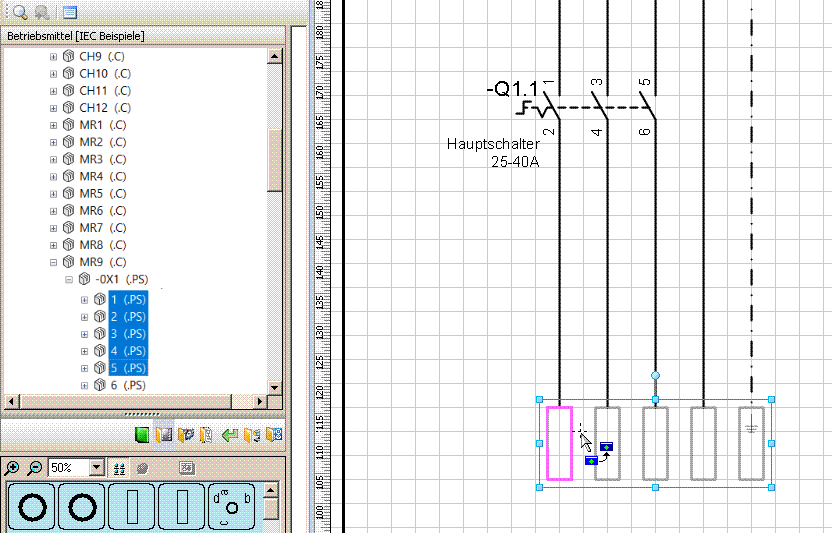

4. Ziehen Sie die Auswahl auf den Plan.

5.

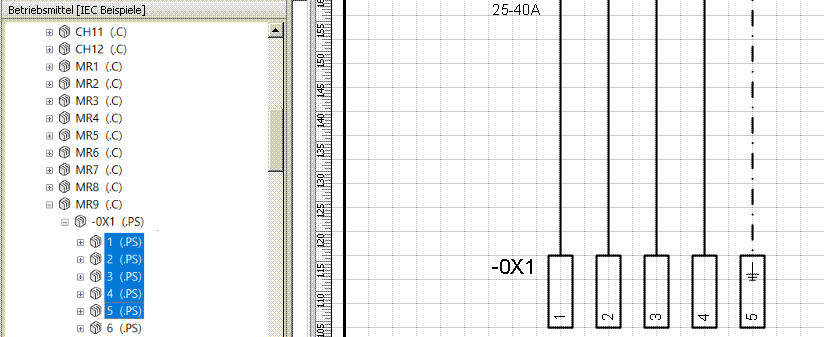

6. Objekte und Shapes werden verknüpft, und Informationen aus der Datenbank werden an den Shapes angezeigt.

7.

8.

   Klicken Sie auf die Schaltfläche Ausrichtung, um die Reihenfolge zu ändern, in der die Shapes mit den Geräten verknüpft werden.

   Beispiel: Die folgenden Shapes (T_CD_02) wurden bereits auf einem Blatt vom Typ Diagramm platziert, ohne mit einem Gerät verknüpft zu sein:



   	Aktivierte Schaltfläche	Deaktivierte Schaltfläche
   Schaltfläche
   Ausrichtung: Beispiel	Bei aktivierter Schaltfläche werden die Verknüpfungen in der folgenden Reihenfolge hergestellt:	Bei deaktivierter Schaltfläche werden die Verknüpfungen in der folgenden Reihenfolge hergestellt:
