Gerät und Shape verknüpfen

Die Verknüpfung von Geräten und Shapes ermöglicht es Ihnen, über den Navigationsbereich, über die Arbeitsblätter und mit Visio Informationen anzuzeigen, zu ändern und einzugeben. Verknüpfungen können Sie entweder über den Navigationsbereich oder mit Visio erzeugen.

Wenn an dem Shape Anschlüsse definiert sind, entsprechen diese automatisch den Anschlüssen am Gerät. Falls an dem Gerät das Attribut Struktur sperren nicht aktiviert ist, werden die Anschlüsse des Shapes, die nicht mit den Anschlüssen des Geräts übereinstimmen, am Gerät erzeugt.

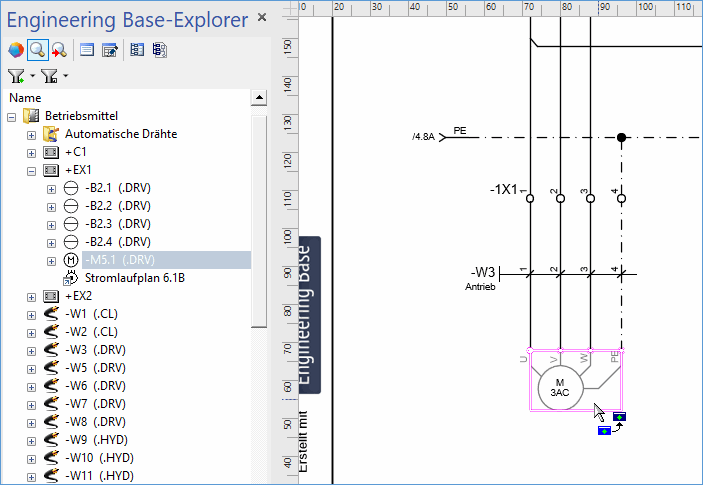

Wie Sie eine Verknüpfung mit Drag & Drop erzeugen

  1. Wählen Sie das Gerät im Engineering-Base-Explorer.
  2. Ziehen Sie das Gerät aus dem Engineering-Base-Explorer und legen Sie es auf einem Shape im Plan ab.
  4.

    Während des Drag-and-Drop-Vorgangs werden alle geeigneten Shapes markiert.

  5. Beachten Sie die Änderungen des Mauszeigers während Sie das Objekt auf den Plan ziehen.

  6. Passendes Shape suchen

    Passendes Shape gefunden

    Keine passenden Shapes verfügbar

  8. Eine Verknüpfung zwischen Shape und Gerät wird erzeugt und Informationen zum Gerät werden am Shape angezeigt.

Wie Sie eine Verknüpfung durch Suchen erzeugen

  1. Wählen Sie das Shape in Visio.
  2. Klicken Sie im Kontextmenü auf Suche <Typ>.

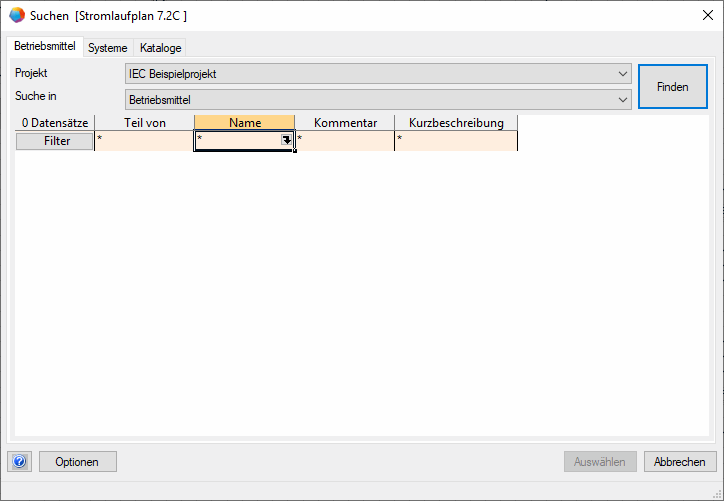

  4. Wählen Sie im angezeigten Dialog die entsprechende Registerkarte, um im Ordner Betriebsmittel, im Ordner Systeme oder in einem der Kataloge zu suchen.
  5. Wählen Sie im Feld Projekt oder Katalog das Projekt oder den Katalog aus, in dem Sie suchen wollen.
  6. Sie können Ihre Suche durch eine Auswahl im Feld Suche in einengen.
  7. Klicken Sie auf Optionen und markieren Sie im angezeigten Dialog das Kontrollkästchen Unspezifizierte einbeziehen, um die Geräte vom passenden Typ und alle unspezifizierten Geräte aufzulisten.
  8. Sie können die Suche einschränken, wenn Sie Filter definieren.
  9. Klicken Sie auf Finden, um alle Geräte aufzulisten.
  10. Wählen Sie das gewünschte Gerät in der Liste und klicken Sie auf Auswählen.
  11. Eine Verknüpfung zwischen Shape und Gerät wird erzeugt, und Informationen zum Gerät werden am Shape angezeigt.
